光学顕微鏡用マニピュレーター

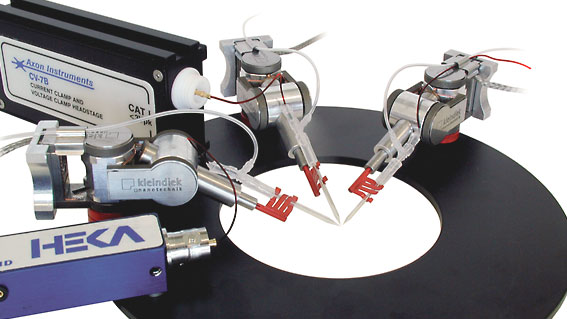

「マイクロマニピュレータ」（MM3A-LS）は、主にライフサイエンス向けマニピュレータです。特に電気生理学でのパッチクランプ用途に多くの実績を
持ちます。マニピュレータ本体が非常に小型のため、高い安定性と低ドリフトを可能にし、安定した測定が行えます。分析用途や研究用途にも使用可能で、
混入異物のサンプリングや試料のマーキング、ナノワイヤーのマニピュレーションなど幅広い用途に利用できます。
マニピュレータ本体は既存の光学顕微鏡ステージにマグネット固定で設置できます。（M4ネジ固定に変更することも可能で、用途に応じた取付けが可能です。）
簡単に着脱できるため、装置を占有することはありません。
マニピュレータの機能を拡張するPlug-inツールも豊富で、用途に適したものを追加できます。
- ほとんどの光学顕微鏡に取付可能
- 小型で実用的
- 優れた安定性
- サブナノ分解能
- 低ドリフト
- 広い動作範囲
- 高い動作速度
- 単一駆動で粗動と微動を実現
- 微動＋粗動で微動範囲拡張
● 操作性
- プラグアンドプレイ方式
- 直感的な制御・操作系
- 迅速な取付けと取外し
- 使いやすく、習得が容易
- 複数台制御も容易で作業性アップ
- 迅速かつ簡単なプローブ交換
- 手動位置決めも可能
- 機構由来の反転時のがた・遊び無
| 項目 | 内容 |
|---|---|
| サイズ | 幅20.4mm×奥行き62.1mm×高さ25.4mm |
| 重量 | 45g |
| 可動域(粗動) | A&B軸：約220° C軸：12mm |
| 可動域(微動) | A&B軸：約20 μm C軸：約1 μm |
| スピード | A&B軸：～10 mm/s C軸：～2 mm/s |
| 動作分解能 | A/B軸：7 nrad(約0.5/0.2 nm) C軸：< 0.05 nm |
| 保持力/保持トルク | 1 N / 3～4 Nmm |
| 耐荷重(B軸) | 5 g |
| 動作最高真空度 | 真空非対応 |
| 動作温度 | 0℃～80℃ |
| 湿度 | 40r.H.以下 |
| 検出電流 | 10 nA ～ 100 mA |
| 検出電圧 | 100 Vまで |
| 信号線抵抗値 | 約7Ω |
| エンコーダー | エンコーダー無 |
| 固定方式 | マグネット式 |
| 電源 | AC90～240 V 50/60 Hz |
★ モデル
 |  |

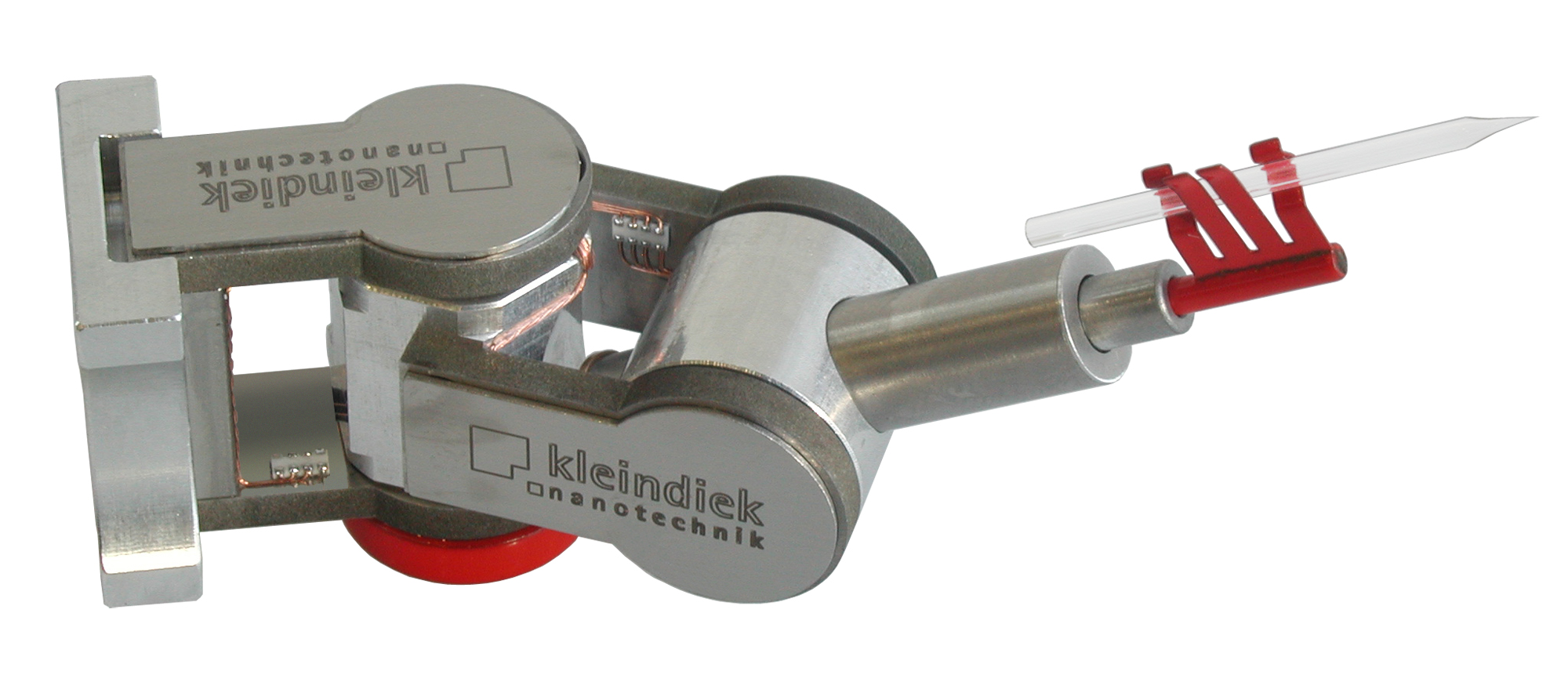

MM3A-LS
- 標準的な生命科学用マニピュレーター
- 標準モデルは先端がガラスピペット
- Plug-in toolsによって機能付加が可能です。
MM3A-LSHH
- 高湿度環境対応マニピュレーター
- 相対湿度：98%RH
- Plug-in toolsによって機能付加が可能です。
マニピュレーター
- コンパクトで柔軟な構成
小型で実用的な設計のプラグ＆プレイシステムです。モジュール構成により多くの顕微鏡に対応し、設置や取り外しを短時間で行えます。複数マニピュレーターの 併用や、各種プラグインツールにも対応しています。 - シンプルで分かりやすい操作性
作業結果を重視した設計により、実験効率の向上に貢献します。直感的な操作インターフェースとソフトウェアを備え、初めてのユーザーでも扱いやすい構成です。 プローブ先端の交換も容易に行えます。 - 高い安定性と信頼性
コンパクトな構造により高い剛性を確保し、安定した動作を実現しています。低ドリフト（1 nm/分）で振動の影響を受けにくく、長時間の実験にも対応可能です。 - 高速かつ高精度な動作
バックラッシュのない駆動機構により、サブナノメートル分解能を実現しています。広い動作範囲と高速移動を両立し、生命科学分野における精密な操作を 支援します。
| 項目 | 内容 |
|---|---|
| サイズ | 幅20.4mm×奥行き62.1mm×高さ25.4mm |
| 重量 | 45g |
| 可動域(粗動) | A&B軸：約220° C軸：12mm |
| 可動域(微動) | A&B軸：約20 μm C軸：約1 μm |
| スピード | A&B軸：～10 mm/s C軸：～2 mm/s |
| 動作分解能 | A/B軸：7 nrad(約0.5/0.2 nm) C軸：< 0.05 nm |
| 保持力/保持トルク | 1 N / 3～4 Nmm |
| 耐荷重(B軸) | 5 g |
| 検出電流 | 10 nA ～ 100 mA |
| 検出電圧 | 100 Vまで |
| 信号線抵抗値 | 約7Ω |
| 固定方式 | マグネット式 |
