光学顕微鏡用マニピュレーター
「マイクロマニピュレータ」(MM3A-LMP)は、既存の光学顕微鏡やマイクロスコープに後付け出来ます。マニピュレータ本体は非常に小型で、マグネット
固定で顕微鏡ステージに乗せられます。M4ネジ固定に変更することも可能で、用途に応じた取付けが出来ます。簡単に着脱できるため、装置を占有することは
ありません。
広い動作範囲と非常に細かい動作分解能(サブナノ)を併せ持ち、観察倍率に合わせて動作スピード(分解能)を切換えながら操作することで、低倍率～高倍率
での使用が可能です。顕微鏡画像をライブ観察しながら、自在にマニピュレータを制御できます。混入異物のサンプリングや試料のマーキング、ナノワイヤー
のマニピュレーション、プロービングなど幅広い用途に利用できます。
マニピュレータの機能を拡張するPlug-inツールも豊富で、用途に適したものを追加できます。
- ほとんどの光学顕微鏡に取付可能
- 小型で実用的
- 優れた安定性
- サブナノ分解能
- 低ドリフト
- 広い動作範囲
- 高い動作速度
- 単一駆動で粗動と微動を実現
- 微動＋粗動で微動範囲拡張
● 操作性
- プラグアンドプレイ方式
- 直感的な制御・操作系
- 迅速な取付けと取外し
- 使いやすく、習得が容易
- 複数台制御も容易で作業性アップ
- 迅速かつ簡単なプローブ交換
- 手動位置決めも可能
- 機構由来の反転時のがた・遊び無
| 項目 | 内容 |
|---|---|
| サイズ | 幅20.4mm×奥行き62.1mm×高さ25.4mm |
| 重量 | 45g |
| 可動域(粗動) | A&B軸：約220° C軸：12mm |
| 可動域(微動) | A&B軸：約20 μm C軸：約1 μm |
| スピード | A&B軸：～10 mm/s C軸：～2 mm/s |
| 動作分解能 | A/B軸：7 nrad(約0.5/0.2 nm) C軸：< 0.05 nm |
| 保持力/保持トルク | 1 N / 3～4 Nmm |
| 耐荷重(B軸) | 5 g |
| 動作最高真空度 | 真空非対応 |
| 動作温度 | 0℃～80℃ |
| 検出電流 | 10 nA ～ 100 mA |
| 検出電圧 | 100 Vまで |
| 信号線抵抗値 | 約7Ω |
| エンコーダー | エンコーダー無 |
| 固定方式 | マグネット式 |
| 電源 | AC90～240 V 50/60 Hz |
★ モデル
 |  |

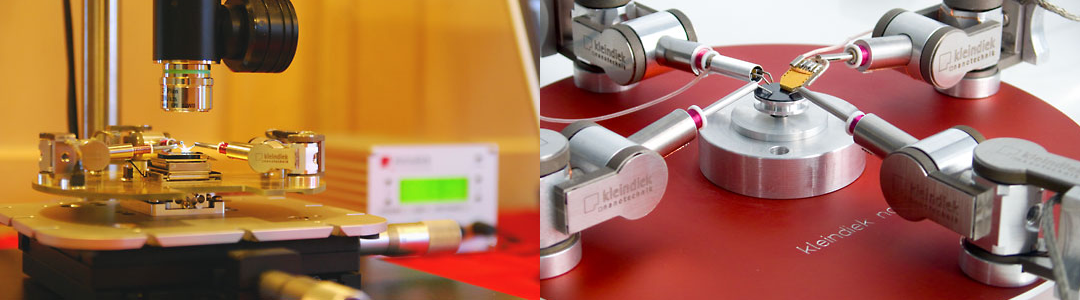

MM3A-LMP
- 標準的な光学顕微鏡用マニピュレーター
- 標準モデルは先端が針
- Plug-in toolsによって機能付加が可能です。
マニピュレーター
- コンパクトで柔軟な設計
光学顕微鏡への組み込みを想定した小型・実用的なプラグ＆プレイ設計。モジュール構成により多くの光学顕微鏡に対応し、迅速な設置・取り外しが可能です。 複数マニピュレータの同時使用や、拡張用プラグインツールにも対応します。 - 直感的でシンプルな操作性
観察・操作結果を重視した設計により作業効率とスループットを向上。直感的な操作インターフェースとソフトウェアで、初めてのユーザーでも短時間で 習得できます。プローブ先端の交換も容易です。 - 高い安定性と信頼性
高剛性かつコンパクトな構造により、光学観察においても優れた安定性を実現。低ドリフト（1 nm/分）で振動の影響を最小限に抑え、長時間の安定観察・操作が 可能です。 - 高速かつ高精度な動作
バックラッシュのない駆動系により、サブナノメートル分解能を実現。広い動作範囲と高速移動を両立し、光学顕微鏡下での精密かつスムーズな操作を可能に します。
| 項目 | 内容 |
|---|---|
| サイズ | 幅20.4mm×奥行き62.1mm×高さ25.4mm |
| 重量 | 45g |
| 可動域(粗動) | A&B軸：約220° C軸：12mm |
| 可動域(微動) | A&B軸：約20 μm C軸：約1 μm |
| スピード | A&B軸：～10 mm/s C軸：～2 mm/s |
| 動作分解能 | A/B軸：7 nrad(約0.5/0.2 nm) C軸：< 0.05 nm |
| 保持力/保持トルク | 1 N / 3～4 Nmm |
| 耐荷重(B軸) | 5 g |
| 検出電流 | 10 nA ～ 100 mA |
| 検出電圧 | 100 Vまで |
| 信号線抵抗値 | 約7Ω |
| 固定方式 | マグネット式 |
動画
MM3A-LMP - 光学顕微鏡用マイクロマニピュレーター
