Manxシリーズについて
Manxカメラは世界最速のInGaAsラインスキャンカメラです。最大2048画素の解像度を提供可能です。また、2048画素SWIRリニアカメラにおいて最低ノイズ性能記録を保持し、優れたダイナミックレンジを併せ持っています。CoaXPressインターフェースの採用により、高速かつ信頼性の高いデータ転送を実現。マンクスカメラは512、1024、2048ピクセルの3種類の解像度で提供されます。分光測定やスペクトル領域光干渉断層計（OCT）に最適です。
Manx SQ は、正方形画素のラインスキャンSWIRカメラです。
Manx R は、長方形画素のラインスキャンSWIRカメラです。
Xenics社について
Xenics（キセニクス）社は、近赤外線素子の開発製造からカメラシステムの製品化まで行う、近赤外線カメラの専業メーカーです。また、近赤外線、遠赤外線の幅広いラインナップの赤外線カメラを取り揃えています。
近赤外線カメラでは、InGaAsセンサーを搭載した「近赤外線エリアカメラ」、「近赤外線高速ラインカメラ」、最大1700fpsの超高速モデル「近赤外線ハイスピードカメラ」。遠赤外線カメラでは、マイクロボロメーターセンサーを搭載した「サイエンス / セキュリティ用 サーモカメラ」がございます。
近赤外線イメージング / 遠赤外線イメージング、分光、レーザービームプロファイル、研究開発、非破壊検査、シリコンウェハー / Siインゴット / 太陽電池パネル検査、ナイトビジョン、サーモイメージ（熱画像）など、幅広い用途で使用できる近赤外線・遠赤外線カメラです。
アプリケーション
- 分光測定
- スペクトル領域光干渉断層計（OCT）

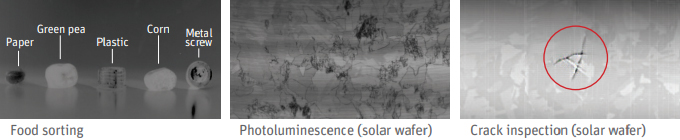

- 食品選別
- フォトルミネッセンス
- 傷検査(太陽光ウエハ)
- 半導体検査
- マシンビジョン
- プロセスモニタリング など
仕様
| シリーズ | Manx R | Manx SQ |
|---|
| ピクセルピッチ | 12.5 μm | 12.5 μm |
| ピクセル高さ | 250 μm | 12.5 μm |
| センサーフォーマット | 512/1024/2048 rectangular pixels | 512/1024/2048 square pixels |
| 検出波長 | 900 - 1700 nm | 900 - 1700 nm |
| 最大ラインレート | 256 or 128 kHz | 256 or 128 kHz |
| Regulatory compliance | CE, RoHS | CE, RoHS |
| 素子タイプ | InGaAs photodiode array with CTIA ROIC | InGaAs photodiode array with CTIA ROIC |
| 消費電力 | up to 11W (without TEC) | up to 11W (without TEC) |
| カメラ重量 | 900 g | 900 g |
| 光学インターフェース | C-mount or M42 [M42 to F-mount adapter optional] | C-mount or M42 [M42 to F-mount adapter optional] |
| デジタル出力フォーマット | CoaXPress [16 bit] | CoaXPress [16 bit] |
セレクターガイド
| シリーズ | 製品番号 | 説明 |
|---|
| Manx SQ シリーズ | XEN-000651 | Manx 512 SQ CXP 130 |
| Manx SQ シリーズ | XEN-000652 | Manx 1024 SQ CXP 130 |
| Manx SQ シリーズ | XEN-000653 | Manx 2048 SQ CXP 130 |
| Manx SQ シリーズ | XEN-000654 | Manx 512 SQ CXP 260 |
| Manx SQ シリーズ | XEN-000655 | Manx 1024 SQ CXP 260 |
| Manx SQ シリーズ | XEN-000656 | Manx 2048 SQ CXP 260 |
| Manx R シリーズ | XEN-000657 | Manx 512 R CXP 130 |
| Manx R シリーズ | XEN-000658 | Manx 1024 R CXP 130 |
| Manx R シリーズ | XEN-000659 | Manx 2048 R CXP 130 |
| Manx R シリーズ | XEN-000686 | Manx 512 R CXP 260 |
| Manx R シリーズ | XEN-000687 | Manx 1024 R CXP 260 |
| Manx R シリーズ | XEN-000688 | Manx 2048 R CXP 260 |
Xenics 近赤外線エリアスキャンカメラ：標準モデル
| カメラシリーズ | 画素数 | ﾌﾚｰﾑﾚｰﾄ | 冷却 | I/F | 特長 |
|---|
| Bobcat 320 | 320×256 | 100 / 400 Hz | TE | GigE / CameraLink | 高感度な近赤外線カメラの標準モデル |
| Bobcat+ 320 | 320×256 | 400 Hz | TE | GigE | 2つのゲインモード、VisSWIR 仕様も有り |
| Bobcat Gated | 320×256 | 400 Hz | TE | GigE / CameraLink | 非常に短い露光時間（100ns ～） |
| Bobcat 320 TE0 and WL | 320×256 | 400 Hz | 非冷却 | GigE | レーザー向け、ウィンドウレス仕様も有り |
| Bobcat 640 | 640×512 | 100 Hz | TE | GigE / CameraLink | 高解像度、VisSWIR 仕様も有り |
Xenics 近赤外線エリアスキャンカメラ：上位モデル
Xenics 近赤外線エリアスキャンカメラ：ハイスピードカメラ
| カメラシリーズ | 画素数 | ﾌﾚｰﾑﾚｰﾄ | 冷却 | I/F | 特長 |
|---|
| Cheetah | 640×512 | 111 / 444 / 865 / 1730 Hz | TE1 / TE3 | CameraLink | 近赤外線ハイスピードカメラ、最大 1730fps、VisSWIR 仕様も有り |
Xenics 近赤外線ラインスキャンカメラ：標準モデル
| カメラシリーズ | 画素数 | ﾗｲﾝﾚｰﾄ | 冷却 | I/F | 特長 |
|---|
| Lynx SQ | 512 / 1024 / 2048 | 40 / 10 kHz | 非冷却 | GigE / CameraLink | 標準モデル、小型、正方ピクセル |
| Lynx R | 1024 / 2048 | 40 / 10 kHz | 非冷却 | GigE / CameraLink | 標準モデル、小型、長方ピクセル |
Xenics 近赤外線ラインスキャンカメラ：上位モデル
| カメラシリーズ | 画素数 | ﾗｲﾝﾚｰﾄ | 冷却 | I/F | 特長 |
|---|
| Manx SQ | 512 / 1024 / 2048 | 128 / 256 kHz | TE | CoaXPress | 上位モデル、超高速 、正方ピクセル |
| Manx R | 512 / 1024 / 2048 | 128 / 256 kHz | TE | CoaXPress | 上位モデル、超高速 、長方ピクセル |
Xenics 近赤外線エリアスキャンカメラ：カメラコア
| カメラシリーズ | 画素数 | ﾌﾚｰﾑﾚｰﾄ | 冷却 | I/F | 特長 |
|---|
| Aion 640 | 640×512 | 178 Hz | 非冷却 | DF40C-60DP | OEM向け・非冷却カメラコア |
