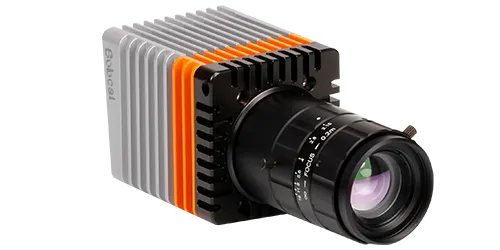

Bobcat / Bobcat+ カメラ
- ローコストモデル，コンパクト設計
- 320×256 ／ 640×512 画素
- 波長領域：0.9 ～ 1.7 μm ／0.5 ～ 1.7 μm
- 最大フレームレート：100Hz ／ 400 Hz
- GigE ／ CameraLink インターフェース
- ペルチェ冷却／非冷却
Bobcatシリーズについて
Bobcat / Bobcat+ カメラは、産業用途向けのコストパフォーマンスに優れた高性能短波赤外線カメラです。Xenicsユーザーインターフェースソフトウェア「Xeneth」を搭載しているため、設定と操作が非常に簡単で、研究開発の時間と労力を削減できます。
Bobcat 320 は、レーザービーム分析アプリケーション、選別・リサイクル産業、シリコン半導体材料内部の欠陥調査など、コスト重視の量産市場をターゲットとした柔軟で使いやすいカメラです。
Bobcat+ 320 は、業界実績のあるBobcat 320シリーズを改良した高要求用途向けモデルで、可視波長域（vSWIR）への拡張オプションを備えています。
Bobcat Gated は、100nsという極めて短い積分時間を実現した小型SWIRエリアスキャンカメラです。
Bobcat 320 TE0 and WL は、GigE Visionインターフェース、最大400Hzのフレームレートを備え、軽量かつ低消費電力が特徴です。WLバージョンは窓なし非冷却検出器を搭載し、レーザービーム分析やレーザー波面センシング用途に特化しています。
Bobcat 640 は、0.9～1.7μm の領域をカバーする分光感度を備え、VisNIR オプションにより波長領域を可視光（0.4μm）まで拡張します。これにより、Bobcat 640 シリーズは、より多くの光を取り込み、困難な照明条件下での積分時間を短縮することで、測定感度を大幅に向上させます。
Xenics社について
Xenics（キセニクス）社は、近赤外線素子の開発製造からカメラシステムの製品化まで行う、近赤外線カメラの専業メーカーです。また、近赤外線、遠赤外線の幅広いラインナップの赤外線カメラを取り揃えています。
近赤外線カメラでは、InGaAsセンサーを搭載した「近赤外線エリアカメラ」、「近赤外線高速ラインカメラ」、最大1700fpsの超高速モデル「近赤外線ハイスピードカメラ」。遠赤外線カメラでは、マイクロボロメーターセンサーを搭載した「サイエンス / セキュリティ用 サーモカメラ」がございます。
近赤外線イメージング / 遠赤外線イメージング、分光、レーザービームプロファイル、研究開発、非破壊検査、シリコンウェハー / Siインゴット / 太陽電池パネル検査、ナイトビジョン、サーモイメージ（熱画像）など、幅広い用途で使用できる近赤外線・遠赤外線カメラです。

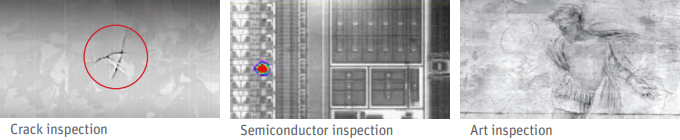

アプリケーション
- 細胞分析
- バイオメディカル
- 農業観測
- メタン＆ガス検知
- 科学カメラ＆計測機器
- 宇宙探査
- 消防＆火災研究
- マシンビジョン
- 半導体検査
- ビームプロファイル分析
仕様
| シリーズ | Bobcat 320 | Bobcat+ 320 | Bobcat Gated | Bobcat 320 TE0 and WL | Bobcat 640 |
|---|---|---|---|---|---|
| ピクセルピッチ | 20 μm | 20 μm | 20 μm | 20 μm | 20 μm |
| 画素数 | 320 x 256 pixels | 320 x 256 pixels | 320 x 256 pixels | 320 x 256 pixels | 640 x 512 pixels |
| 検出波長 | 900 - 1700 nm | 900 - 1700 nm | 900 - 1700 nm | 900 - 1700 nm | 900 - 1700 nm |
| 最大フレームレート | 100 Hz or 400 Hz | 400 Hz | 400 Hz | 400 Hz | 100 Hz |
| Regulatory compliance | CE, RoHS | CE, RoHS | CE, RoHS | CE, RoHS | CE, RoHS |
| 素子タイプ | InGaAs photodiode array with CTIA ROIC | InGaAs photodiode array with CTIA ROIC | InGaAs photodiode array with CTIA ROIC | InGaAs photodiode array with CTIA ROIC | InGaAs photodiode array with CTIA ROIC |
| 消費電力 | 2.8 W (no TE cooler) or 4 W (no TE cooler) | 4 W (no TE cooler) | 2.8 W (no TE cooler) or 4 W (no TE cooler) | 4 W | 2.8 W (no TE cooler) or 4 W (no TE cooler) |
| カメラ重量 | 285 g or 334 g | 334 g | 285 g or 334 g | 280 g | 285 g or 334 g |
| 光学インターフェース | C-mount or M42 | C-mount or M42 | C-mount or M42 | C-mount or M42 | C-mount or M42 |
| デジタル出力フォーマット | CameraLink (16 bit) or GigE Vision (16 bit) | GigE Vision (16 bit) | CameraLink (16 bit) or USB3 Vision (16 bit) | GigE Vision (16 bit) | CameraLink (16 bit) or USB3 Vision (16 bit) |
セレクターガイド
| シリーズ | 製品番号 | 説明 |
|---|---|---|
| Bobcat 320 シリーズ | XEN-000584 | Bobcat 320 CL 100 |
| Bobcat 320 シリーズ | XEN-000526 | Bobcat 320 CL 400 |
| Bobcat 320 シリーズ | XEN-000583 | Bobcat 320 GigE 100 |
| Bobcat 320 シリーズ | XEN-000524 | Bobcat 320 GigE 400 |
| Bobcat+ 320 シリーズ | XEN-000732 | Bobcat+ 320 GigE 400 |
| Bobcat+ 320 シリーズ | XEN-000738 | Bobcat+ 320 GigE vSWIR 400 |
| Bobcat Gated シリーズ | XEN-000585 | Bobcat 320 CL Gated |
| Bobcat Gated シリーズ | XEN-000525 | Bobcat 320 GigE Gated |
| Bobcat 320 TE0 and WL シリーズ | XEN-000730 | Bobcat 320 TE0 GigE 400 |
| Bobcat 320 TE0 and WL シリーズ | XEN-000731 | Bobcat 320 WL GigE 400 |
| Bobcat 640 シリーズ | XEN-000297 | Bobcat 640 CL |
| Bobcat 640 シリーズ | XEN-000140 | Bobcat 640 CL vSWIR |
| Bobcat 640 シリーズ | XEN-000298 | Bobcat 640 GigE |
| Bobcat 640 シリーズ | XEN-000139 | Bobcat 640 GigE vSWIR |
ダウンロード
Xenics 近赤外線エリアスキャンカメラ：標準モデル
| カメラシリーズ | 画素数 | ﾌﾚｰﾑﾚｰﾄ | 冷却 | I/F | 特長 |
|---|---|---|---|---|---|
| Bobcat 320 | 320×256 | 100 / 400 Hz | TE | GigE / CameraLink | 高感度な近赤外線カメラの標準モデル |
| Bobcat+ 320 | 320×256 | 400 Hz | TE | GigE | 2つのゲインモード、VisSWIR 仕様も有り |
| Bobcat Gated | 320×256 | 400 Hz | TE | GigE / CameraLink | 非常に短い露光時間（100ns ～） |
| Bobcat 320 TE0 and WL | 320×256 | 400 Hz | 非冷却 | GigE | レーザー向け、ウィンドウレス仕様も有り |
| Bobcat 640 | 640×512 | 100 Hz | TE | GigE / CameraLink | 高解像度、VisSWIR 仕様も有り |
Xenics 近赤外線エリアスキャンカメラ：上位モデル
| カメラシリーズ | 画素数 | ﾌﾚｰﾑﾚｰﾄ | 冷却 | I/F | 特長 |
|---|---|---|---|---|---|
| Wildcat 640 | 640×512 | 110 / 220 Hz | TE | USB3 / CameraLink | 低ノイズ、高ダイナミックレンジ |
| Wildcat+ 640 | 640×512 | 300 Hz | TE | USB3 / CameraLink | 高フレームレート |
| Wildcat+ 640 TE0 and WL | 640×512 | 220 Hz | 非冷却 | USB3 / CameraLink | レーザー向けウィンドウレス仕様も有り |
| Wildcat+ 1280 | 1280×1024 | 120 Hz | TE | USB3 / CameraLink | 高解像度（1280×1024）、VisSWIR 仕様 |
Xenics 近赤外線エリアスキャンカメラ：ハイスピードカメラ
| カメラシリーズ | 画素数 | ﾌﾚｰﾑﾚｰﾄ | 冷却 | I/F | 特長 |
|---|---|---|---|---|---|
| Cheetah | 640×512 | 111 / 444 / 865 / 1730 Hz | TE1 / TE3 | CameraLink | 近赤外線ハイスピードカメラ、最大 1730fps、VisSWIR 仕様も有り |
Xenics 近赤外線ラインスキャンカメラ：標準モデル
| カメラシリーズ | 画素数 | ﾗｲﾝﾚｰﾄ | 冷却 | I/F | 特長 |
|---|---|---|---|---|---|
| Lynx SQ | 512 / 1024 / 2048 | 40 / 10 kHz | 非冷却 | GigE / CameraLink | 標準モデル、小型、正方ピクセル |
| Lynx R | 1024 / 2048 | 40 / 10 kHz | 非冷却 | GigE / CameraLink | 標準モデル、小型、長方ピクセル |
Xenics 近赤外線ラインスキャンカメラ：上位モデル
| カメラシリーズ | 画素数 | ﾗｲﾝﾚｰﾄ | 冷却 | I/F | 特長 |
|---|---|---|---|---|---|
| Manx SQ | 512 / 1024 / 2048 | 128 / 256 kHz | TE | CoaXPress | 上位モデル、超高速 、正方ピクセル |
| Manx R | 512 / 1024 / 2048 | 128 / 256 kHz | TE | CoaXPress | 上位モデル、超高速 、長方ピクセル |
Xenics 近赤外線エリアスキャンカメラ：カメラコア
| カメラシリーズ | 画素数 | ﾌﾚｰﾑﾚｰﾄ | 冷却 | I/F | 特長 |
|---|---|---|---|---|---|
| Aion 640 | 640×512 | 178 Hz | 非冷却 | DF40C-60DP | OEM向け・非冷却カメラコア |
