プローブニードル TFA050シリーズ
プローブニードルTFA050シリーズはKleindiek社のマイクロマニピュレーターでの TEM試料作成用途に最適です。
- Kleindiek 他、各社のシステムに対応
- 出荷前にSEM検査を実施
- MESOSCOPE 独自の MST（Micro Surface Treatment）プロセスにより、Tipの均一性を向上
- Taper Cone長オプション：2.5mm
- CBD（Cone Body Diameter）オプション：先端から 2µm 下で 250nm
Ultra CR5

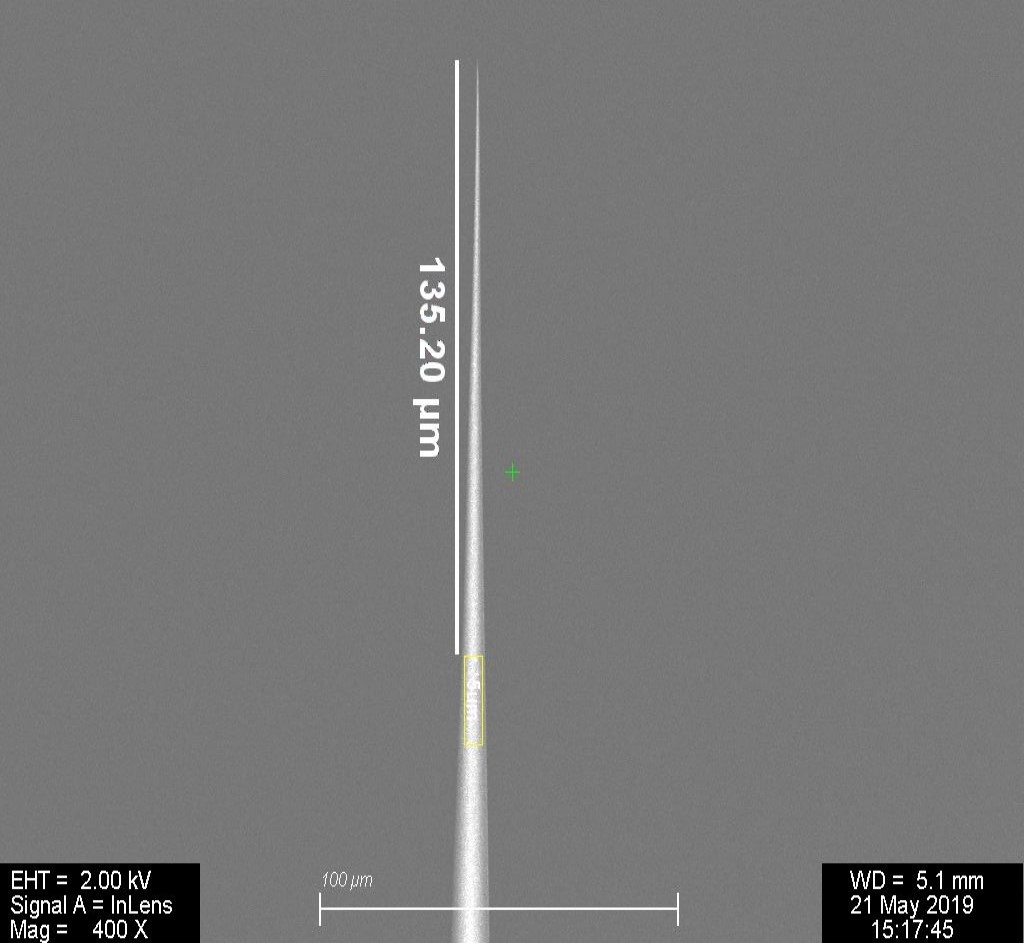

UL1（画像は135.20μm）

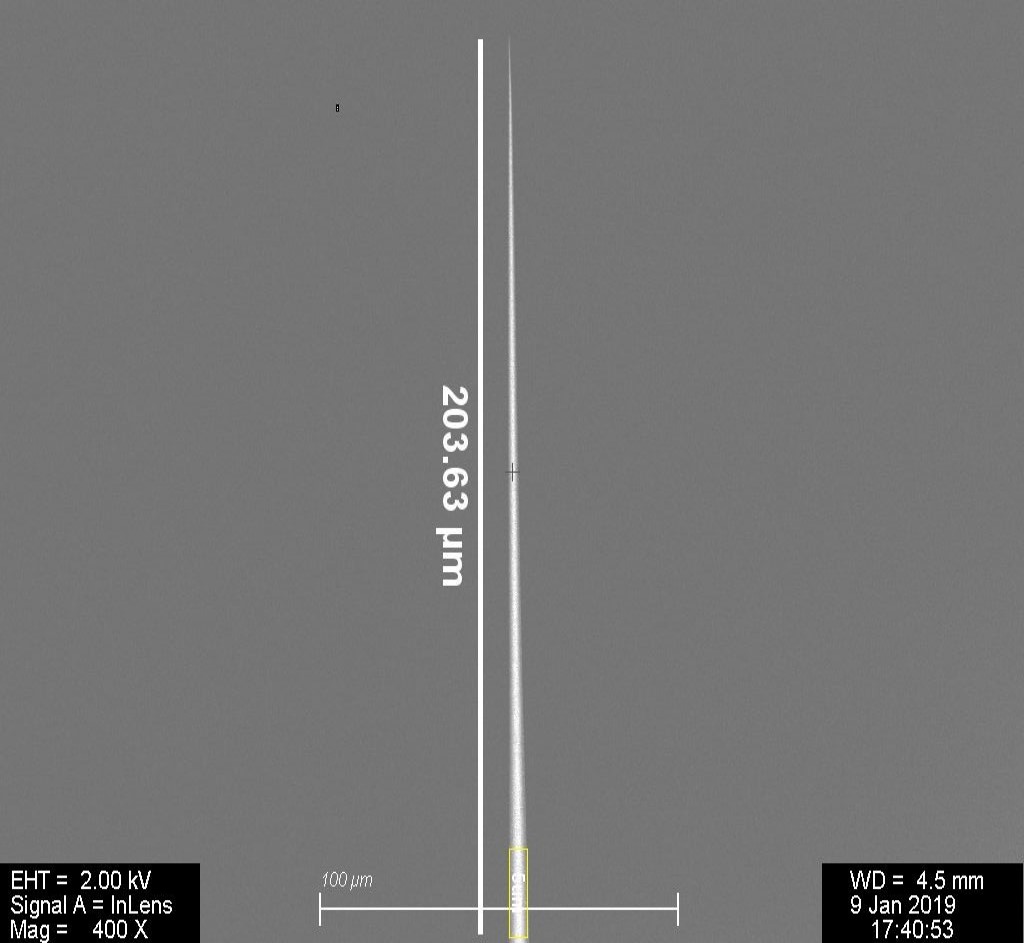

UL2（画像は203.63μm）
| 型番 | 軸経(WD) | 軸長(TPL) | TCL | CR |
| MSCT-TFA050TPL035TC025CBD250-UCR5UL1 | 0.5mm | 35mm | 2.5mm | 5nm |
| MSCT-TFA050TPL035TC025CBD250-UCR5UL2 | 0.5mm | 35mm | 2.5mm | 5nm |
CR：先端曲率半径（Curvature Radius）
TCL：Tape Cone長
UL1：頂点から本体径5μm位置までの長さ約80μm～140μm。
UL2：頂点から本体径5μm位置までの長さ約140μm～200μm。
CR50
L1（画像は49μm）
L2（画像は93.30μm）
| 型番 | 軸経(WD) | 軸長(TPL) | TCL | CR |
| MSCT-TFA050TPL035TC025CBD700-CR50L1 | 0.5mm | 35mm | 2.5mm | 50nm |
| MSCT-TFA050TPL035TC025CBD700-CR50L2 | 0.5mm | 35mm | 2.5mm | 50nm |
CR：先端曲率半径（Curvature Radius）
TCL：Tape Cone長
L1：頂点から本体径5μm位置までの長さ35μm～70μm。
L2：頂点から本体径5μm位置までの長さ70μm～120μm。
CR250
| 型番 | 軸経(WD) | 軸長(TPL) | TCL | CR |
| MSCT-TFA050TPL037TC08CBD2000-CR250 | 0.5mm | 37mm | 8mm | 250nm |
| MSCT-TFA050TPL037TC12CBD2000-CR250 | 0.5mm | 37mm | 12mm | 250nm |
CR：先端曲率半径（Curvature Radius）
TCL：Tape Cone長
頂点から本体径5μm位置までの長さ35μm以下。
CR500
| 型番 | 軸経(WD) | 軸長(TPL) | TCL | CR |
| MSCT-TFA050TPL037TC08CBD4000-CR500 | 0.5mm | 37mm | 8mm | 500nm |
| MSCT-TFA050TPL037TC12CBD4000-CR500 | 0.5mm | 37mm | 12mm | 500nm |
CR：先端曲率半径（Curvature Radius）
TCL：Tape Cone長
頂点から本体径5μm位置までの長さ35μm以下。
