VS35

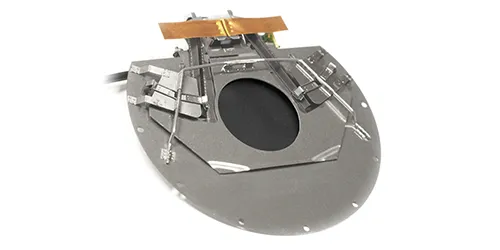

製品画像

VS35　メカニカルシャッター　＜汎用タイプ・クラシック＞

VSシリーズは、UNIBLITZメカニカルシャッターの汎用モデルで、1番歴史のあるクラシックシリーズです。
ビデオイメージング、顕微鏡、望遠鏡、分光器など、様々なアプリケーションでご使用頂けます。

主な特長

  • 高速（対CS）
  • 安価（対CS）
  • 顕微鏡用途に推奨
  • 高温 / 耐熱仕様　※ZMブレード選択時に適用（水銀ランプ利用など高温環境下での利用時に推奨）

シャッターの基本構成選定（VSシリーズ）

ハウジングケースの有無（Housed-style / Un-housed-style）が選択可能です。
また、用途に応じて以下のオプションを追加できます。

  • ブレード選択（ZMブレード）
  • Sync機能

※シャッターモデルの詳細な選定手順は、シャッターモデル選定手順 をご参照下さい。

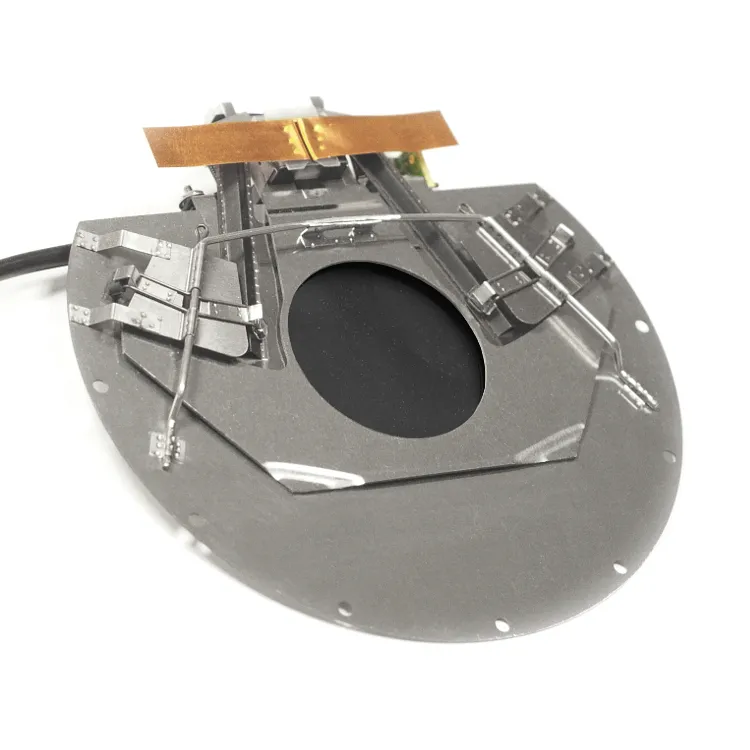

ハウジングケースなし

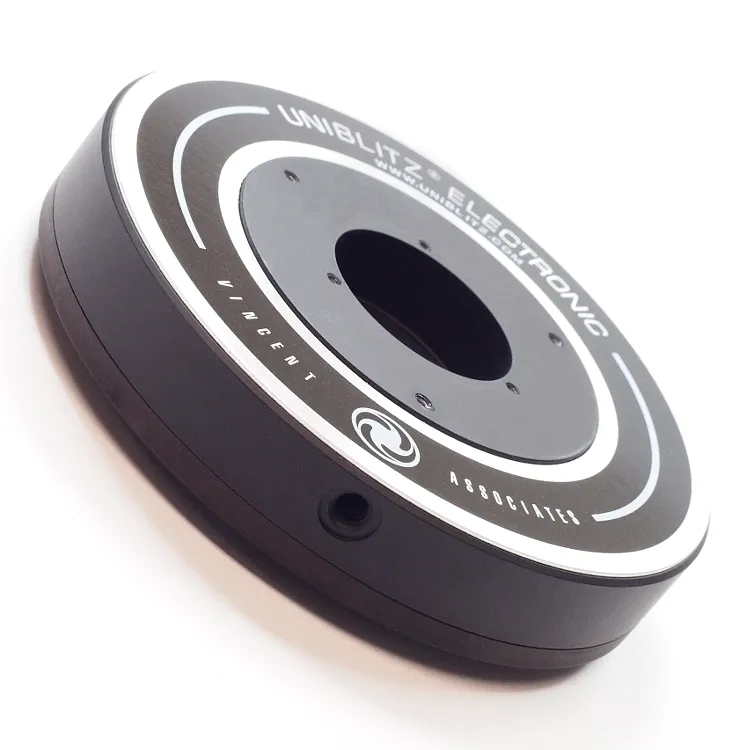

ハウジングケースあり

仕様

モデルVS35
開口径 [mm]35
開口時間 [msec]13.0
最大繰返し (CONT/BURST) [Hz]5 / 20
ブレード数 [枚]2

シャッタータイミング

シャッタータイミング

VS35 (w/ VCM-D1 driver and Teflon ® coated blades)Time (msec.)
O – ADelay time on opening after current applied5.0
A – CTransfer time on opening13.0
O – CTotal opening time18.0
C – EMin. dwell time with min. input pulse5.0
B – FMin. equivalent exp. Time20.0
E – GTransfer time on closing12.0
A – GTotal window time30.0
METMin. exposure time20.0
TEPTypical exposure pulse>23.0

UNIBLITZメカニカルシャッターについて

① シリーズ選定と構成について

UNIBLITZメカニカルシャッターには、以下のシリーズがあります。
【開口径】【開口時間（シャッタースピード）】【最大繰返し】等から、ご用途に適したシリーズを選択頂けます。

タイプ シリーズ アプリケーション・特長
汎用タイプ CSシリーズ
VSシリーズ		 ビデオイメージング、顕微鏡、望遠鏡、分光器　ほか
レーザー（高速）用 LSシリーズ 小口径、最高速シリーズ、レーザースイッチング
X線用 XRSシリーズ Pブレード（PtIr）により、軟X線（< 2.3 nm）～30 KeV対応
組み込み/OEM用 NSシリーズ
DSSシリーズ
ESシリーズ		 Bi-stable（双安定型）駆動、Open/Closeに状態保持電圧不要、長寿命
低コストタイプ FSシリーズ コントローラー不要（要+5VDC）、他のシリーズに比べ低コスト

② 専用コントローラーで制御

全てのシャッターは、専用のコントローラーから外部制御され、開口（露光）時間やディレイ時間・繰返し回数などの任意制御が可能です。

※ 「シャッター」については、「多彩なオプション群」の中からご選定頂く形式となります。
※ 「シャッター」は消耗品です。一部のシリーズを除き、おおよそ「60万～100万サイクル」が寿命の目安となります。（開閉で1サイクル）
※ 「シャッター」の開口速度や遮蔽率は「ブレードの素材」に依存する部分がございます。

③ シャッター構成と「ブレードの素材」について


シャッターの選定項目について

シャッターを動かすにあたり、各種構成をご選定頂く必要がございます。

  • シャッター仕様：大枠で6つのオプション（ハウジング、ブレード、SYNC機能、真空機能 など）
  • 専用コントローラー：5種類の制御用コントローラーが用意されています。

ブレード素材の反射率

レーザーや水銀ランプなどの高出力光源をご使用の場合、 表面に「反射コーティング」を施したブレードをご選定頂くことが推奨されます。

◇ 高出力光源用の推奨ブレードについて
可視光の反射率が高い素材は、ブレードへのダメージを軽減する目的に最適です。「Zブレード」と「ZMブレード」は、得意とする波長領域が異なります。

  • Tブレード：「光の反射率」が重要でない用途
  • Zブレード：「410～570 nm」に対して高い反射率を保持
  • ZMブレード：「紫外線」や「近赤外波長」に対して高い反射率を保持

ブレードオプション
Teflon® （Tブレード）

Tブレードは、標準的なブレードです。
ステンレス鋼の両面に艶消し黒テフロン処理を施した仕様です。光の反射をほぼ抑える必要がある環境で有効です。また、光の反射が重要でない用途では、コスト的に魅力的な仕様となります。
AlSiO （Zブレード）

Zブレードは、可視領域に最適なブレードです。
「LS」、「ES6B」シリーズのみのオプションですが、レーザー用途に最適な仕様です。ベリリウム銅合金（BeCu substrate）のブレードに対して、入光側にのみAlSiOのコーティングを施しており、出力側は黒の加工となります。
AlMgF2 （ZMブレード）

ZMブレードは、紫外 / 近赤外向けのブレードです。
多くのシリーズに導入可能なブレードオプションであり、幅広い波長帯で光の反射を要求する用途に適性が有ります。ベリリウム銅合金（BeCu substrate）のブレードに対して、入光側にのみAlMgF2のコーティングを施しており、出力側は黒の加工となります。
C-PET （Cブレード）

Cブレードは、光学用途に最適なブレード仕様です。（FSシリーズ用ブレード）
カーボン含浸ポリエチレンテレフタレートのブレードとなります。（carbon impregnated polyethylene terephthalate）熱可塑性ポリマーを素材としている為、表面温度が100℃を超えないようにする必要がございます。
