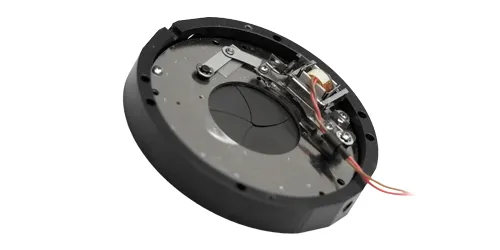

FS25 メカニカルシャッター ＜低コストシリーズ＞
FSシリーズは、UNIBLITZメカニカルシャッターの低コストシリーズです。他のシリーズと違い、シャッターに直接+5VDCの電圧をかける事で動作するように設計及び最適化されており、コントローラを必要としません。
コントローラ不要、C-PETブレードを採用（FS25、FS35のみ）している為、他のシリーズに比べシステムのトータルコストが安くなります。
主な特長
- コントローラ不要（要+5VDC）
※シャッターを開く、及び開いた状態を保持するためには+5VDCの電圧が必要です。 電圧をかけないと（0VDCになると）、自動的にシャッターが閉じますのでご注意下さい。
TTLから直接動作はいたしません。 - 他のシリーズに比べコントローラが不要な為、システムのトータルコストが安くなります。
- 別売りオプションの VLM1インターフェースモジュール をご使用頂くと、TTLでの制御も可能。
シャッターの基本構成選定（FS25）

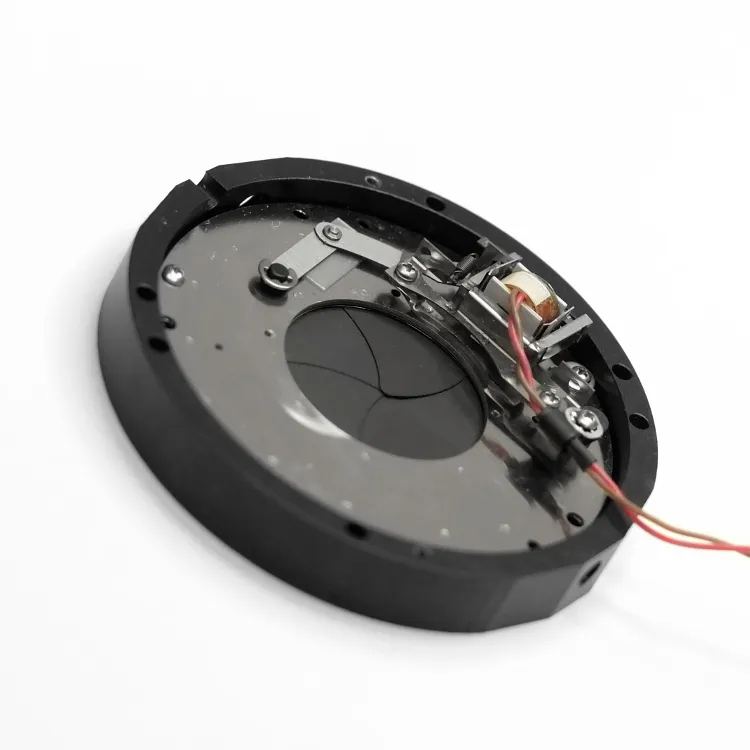

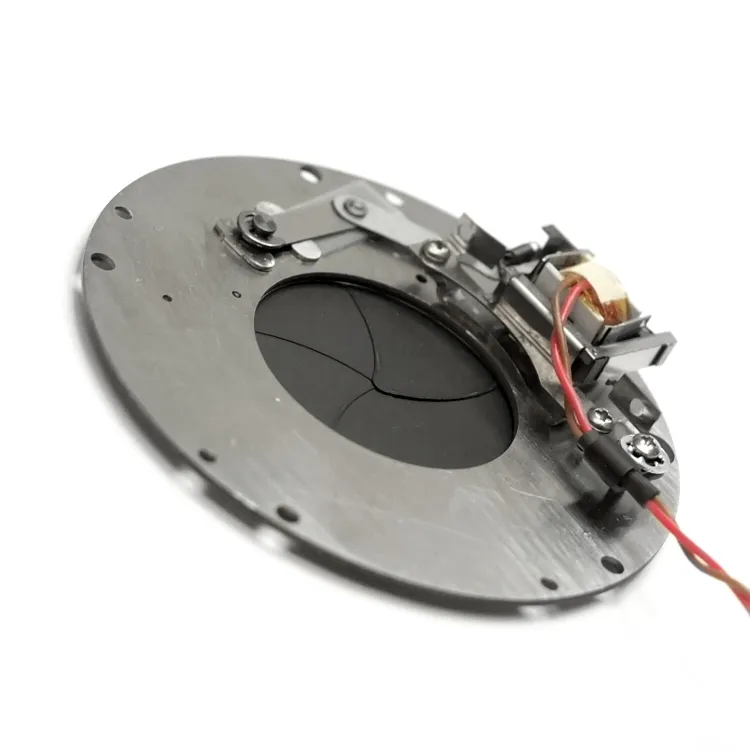

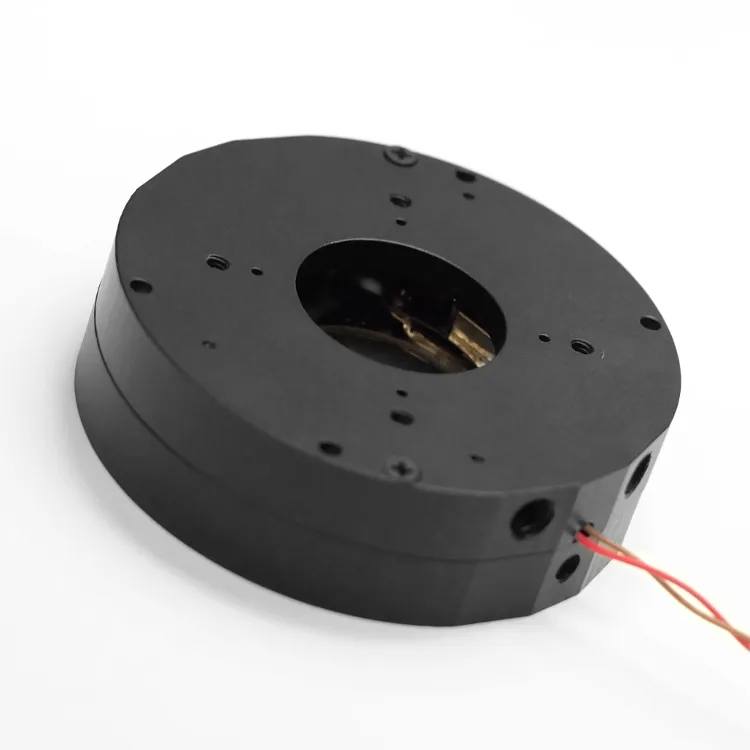

ハウジングケースの有無、種類（Fully-Housed / Half-Housed / Un-Housed）が選択可能です。
また、用途に応じて以下のオプションを追加できます。
- ノーマルオープン仕様
- ブレード選択（Tブレード、ZMブレード）
- Sync機能
※シャッターモデルの詳細な選定手順は、シャッターモデル選定手順 をご参照下さい。
仕様
| モデル | FS25 |
|---|---|
| 開口径 [mm] | 25 |
| 開口時間 [msec] | 9.0 |
| 最大繰返し (CONT/BURST) [Hz] | 5 / 10 |
| ブレード数 [枚] | 5 |
シャッタータイミング
| FS25 (w/ 5VDC and C-PET blades) | Time (msec.) | |
|---|---|---|
| O – A | Delay time on opening after current applied | 7.0 |
| A – C | Transfer time on opening | 9.0 |
| O – C | Total opening time | 16.0 |
| C – E | Min. dwell time with min. input pulse | 15.0 |
| B – F | Min. equivalent exp. Time | 30.5 |
| E – G | Transfer time on closing | 22.0 |
| A – G | Total window time | 53.0 |
| MET | Min. exposure time | 30.0 |
| TEP | Typical exposure pulse | >30.0 |
UNIBLITZメカニカルシャッターについて
① シリーズ選定と構成について
UNIBLITZメカニカルシャッターには、以下のシリーズがあります。
【開口径】【開口時間（シャッタースピード）】【最大繰返し】等から、ご用途に適したシリーズを選択頂けます。
| タイプ | シリーズ | アプリケーション・特長 |
|---|---|---|
| 汎用タイプ | CSシリーズ VSシリーズ | ビデオイメージング、顕微鏡、望遠鏡、分光器 ほか |
| レーザー（高速）用 | LSシリーズ | 小口径、最高速シリーズ、レーザースイッチング |
| X線用 | XRSシリーズ | Pブレード（PtIr）により、軟X線（< 2.3 nm）～30 KeV対応 |
| 組み込み/OEM用 | NSシリーズ DSSシリーズ ESシリーズ | Bi-stable（双安定型）駆動、Open/Closeに状態保持電圧不要、長寿命 |
| 低コストタイプ | FSシリーズ | コントローラー不要（要+5VDC）、他のシリーズに比べ低コスト |
② 専用コントローラーで制御
全てのシャッターは、専用のコントローラーから外部制御され、開口（露光）時間やディレイ時間・繰返し回数などの任意制御が可能です。
※ 「シャッター」については、「多彩なオプション群」の中からご選定頂く形式となります。※ 「シャッター」は消耗品です。一部のシリーズを除き、おおよそ「60万～100万サイクル」が寿命の目安となります。（開閉で1サイクル）
※ 「シャッター」の開口速度や遮蔽率は「ブレードの素材」に依存する部分がございます。
③ シャッター構成と「ブレードの素材」について
シャッターの選定項目について
シャッターを動かすにあたり、各種構成をご選定頂く必要がございます。
- シャッター仕様：大枠で6つのオプション（ハウジング、ブレード、SYNC機能、真空機能 など）
- 専用コントローラー：5種類の制御用コントローラーが用意されています。
レーザーや水銀ランプなどの高出力光源をご使用の場合、 表面に「反射コーティング」を施したブレードをご選定頂くことが推奨されます。
◇ 高出力光源用の推奨ブレードについて
可視光の反射率が高い素材は、ブレードへのダメージを軽減する目的に最適です。「Zブレード」と「ZMブレード」は、得意とする波長領域が異なります。
- Tブレード：「光の反射率」が重要でない用途
- Zブレード：「410～570 nm」に対して高い反射率を保持
- ZMブレード：「紫外線」や「近赤外波長」に対して高い反射率を保持
| Teflon® （Tブレード） | Tブレードは、標準的なブレードです。 |
|---|---|
| AlSiO （Zブレード） | Zブレードは、可視領域に最適なブレードです。 |
| AlMgF2 （ZMブレード） | ZMブレードは、紫外 / 近赤外向けのブレードです。 |
| C-PET （Cブレード） | Cブレードは、光学用途に最適なブレード仕様です。（FSシリーズ用ブレード） |
