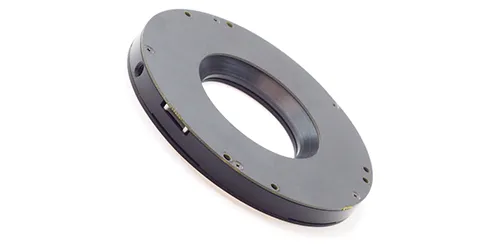

DSS35B メカニカルシャッター ＜組み込み / OEM用＞
DSSシリーズは、UNIBLITZメカニカルシャッターの組み込み / OEM用シリーズです。
可動部を減らした新機軸で高い信頼性と耐久性を実現し、200万サイクル保証（DSS10B / DSS20B / DSS25B）と500万サイクル保証（DSS35B）を有しています。
主な特長
- Bi-Stable駆動形式を採用しており、Open/Close時の状態保持電圧が不要
- 優れた耐久性：サイクル保証200万回（DSS10B / DSS20B / DSS25B）、500万回（DSS35B）
※200万/500万サイクル保証とは：
メーカー推奨条件下での利用を前提に、購入後1年未満かつ200万サイクル未満（DSS10B/DSS20B/DSS25B）、または500万サイクル未満（DSS35B）の利用で発生した摩耗による動作不具合について、メーカー保証が受けられる制度です。 - シャッター表面に突起部の無いフラット構造で、より組み込み/OEMに最適
シャッターの基本構成選定（DSSシリーズ）

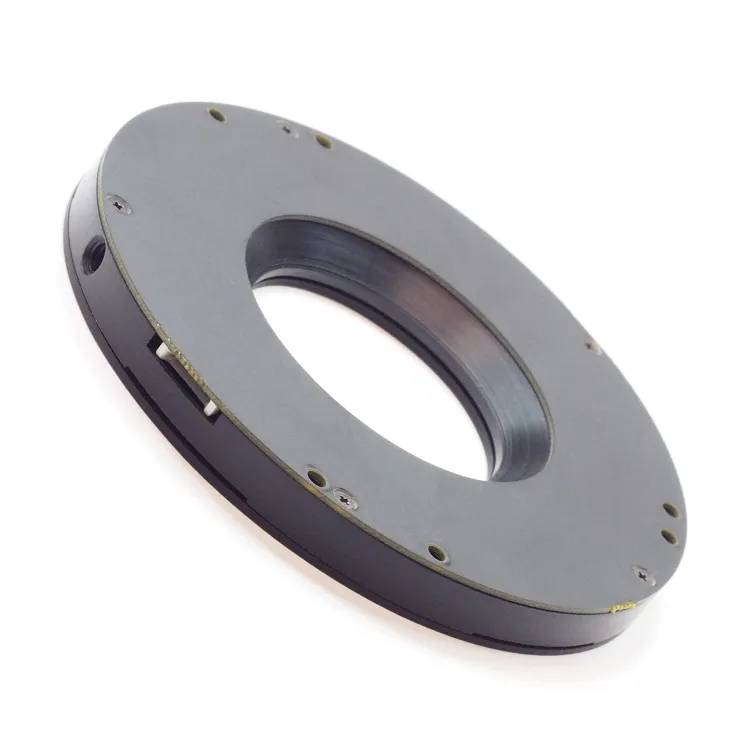

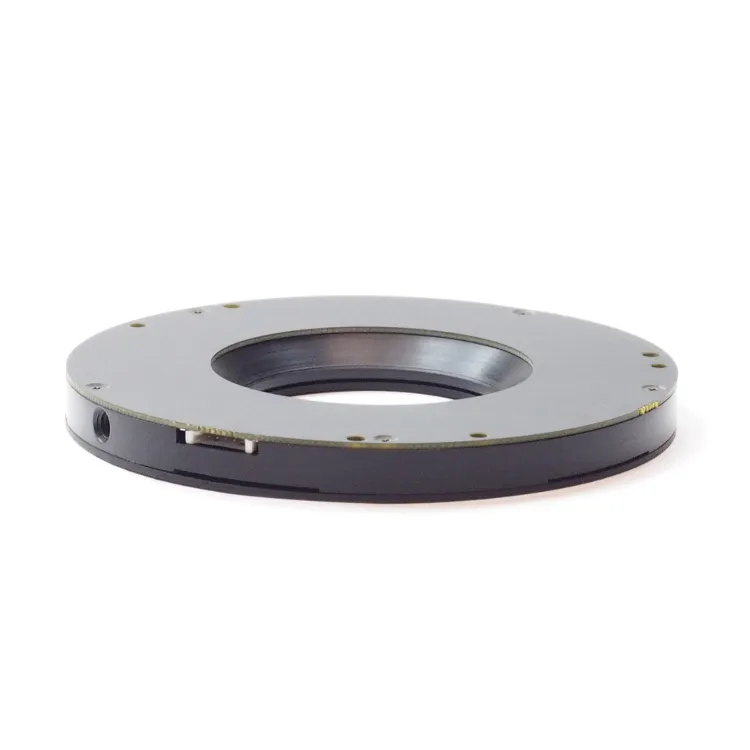

組み込み / OEMモデルは、ハウジングケース無しのみとなります。
また、用途に応じて以下のオプションを追加できます。
- ブレード選択（ZMブレード）
※シャッターモデルの詳細な選定手順は、シャッターモデル選定手順 をご参照下さい。
仕様
| モデル | DSS35B |
|---|---|
| 開口径 [mm] | 35 |
| 開口時間 [msec] | 23.6 |
| 最大繰返し (CONT/BURST) [Hz] | 1.5 / 3 |
| ブレード数 [枚] | 5 |
シャッタータイミング
| DSS35B (w/ VED24 driver and Teflon ® coated blades) | Time (msec.) | |
|---|---|---|
| O – A | Delay time on opening after current applied | 19.0 |
| A – C | Transfer time on opening | 23.0 |
| O – C | Total opening time | 42.0 |
| C – E | Min. dwell time with min. input pulse | 23.5 |
| B – F | Min. equivalent exp. Time | 45.0 |
| D – E | Delay on closing after current applied | 18.0 |
| E – G | Transfer time on closing | 20.0 |
| A – G | Total window time | 66.0 |
| MET | Min. exposure time | 45.0 |
| TEP | Typical exposure pulse | >45.0 |
UNIBLITZメカニカルシャッターについて
① シリーズ選定と構成について
UNIBLITZメカニカルシャッターには、以下のシリーズがあります。
【開口径】【開口時間（シャッタースピード）】【最大繰返し】等から、ご用途に適したシリーズを選択頂けます。
| タイプ | シリーズ | アプリケーション・特長 |
|---|---|---|
| 汎用タイプ | CSシリーズ VSシリーズ | ビデオイメージング、顕微鏡、望遠鏡、分光器 ほか |
| レーザー（高速）用 | LSシリーズ | 小口径、最高速シリーズ、レーザースイッチング |
| X線用 | XRSシリーズ | Pブレード（PtIr）により、軟X線（< 2.3 nm）～30 KeV対応 |
| 組み込み/OEM用 | NSシリーズ DSSシリーズ ESシリーズ | Bi-stable（双安定型）駆動、Open/Closeに状態保持電圧不要、長寿命 |
| 低コストタイプ | FSシリーズ | コントローラー不要（要+5VDC）、他のシリーズに比べ低コスト |
② 専用コントローラーで制御
全てのシャッターは、専用のコントローラーから外部制御され、開口（露光）時間やディレイ時間・繰返し回数などの任意制御が可能です。
※ 「シャッター」については、「多彩なオプション群」の中からご選定頂く形式となります。※ 「シャッター」は消耗品です。一部のシリーズを除き、おおよそ「60万～100万サイクル」が寿命の目安となります。（開閉で1サイクル）
※ 「シャッター」の開口速度や遮蔽率は「ブレードの素材」に依存する部分がございます。
③ シャッター構成と「ブレードの素材」について
シャッターの選定項目について
シャッターを動かすにあたり、各種構成をご選定頂く必要がございます。
- シャッター仕様：大枠で6つのオプション（ハウジング、ブレード、SYNC機能、真空機能 など）
- 専用コントローラー：5種類の制御用コントローラーが用意されています。
レーザーや水銀ランプなどの高出力光源をご使用の場合、 表面に「反射コーティング」を施したブレードをご選定頂くことが推奨されます。
◇ 高出力光源用の推奨ブレードについて
可視光の反射率が高い素材は、ブレードへのダメージを軽減する目的に最適です。「Zブレード」と「ZMブレード」は、得意とする波長領域が異なります。
- Tブレード：「光の反射率」が重要でない用途
- Zブレード：「410～570 nm」に対して高い反射率を保持
- ZMブレード：「紫外線」や「近赤外波長」に対して高い反射率を保持
| Teflon® （Tブレード） | Tブレードは、標準的なブレードです。 |
|---|---|
| AlSiO （Zブレード） | Zブレードは、可視領域に最適なブレードです。 |
| AlMgF2 （ZMブレード） | ZMブレードは、紫外 / 近赤外向けのブレードです。 |
| C-PET （Cブレード） | Cブレードは、光学用途に最適なブレード仕様です。（FSシリーズ用ブレード） |
