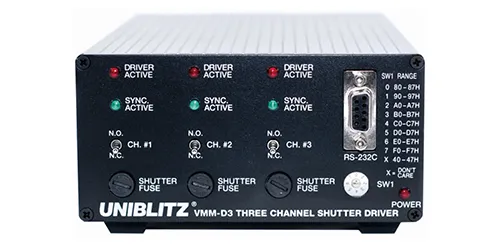

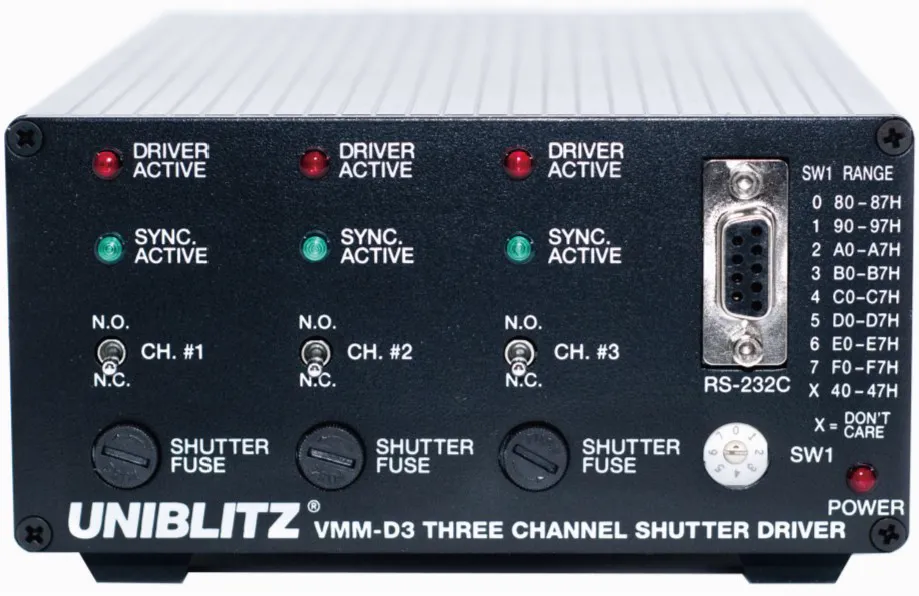

VMM-D3J 3台まで制御可能なスタンダードタイプ
VMM-D3Jは、UNIBLITZメカニカルシャッターを3台まで制御可能なコントローラです。
組み込み / OEM用以外のシャッターシリーズを制御可能です。
主な特長
- 3台まで制御可能なスタンダードタイプのUNIBLITZコントローラー
- 外部入力パルス (TTL) で制御可能
※入力パルスの立上りエッジでOpen、立下りエッジでCloseします。（TTL Active-High設定、Normal-Closeの場合）
※露光時間はパルス幅に依存します。 - PCコントロール可能（RS232通信）
※PCコントロール用ケーブルは別売オプション。
OpenCh.#1 / CloseCh.#1 / OpenCh.#2 / CloseCh.#2 / OpenCh.#3 / CloseCh.#3 / All Open / All Close - マニュアル制御可能。トグルスイッチ（Normal-Open / Closeの切替え）による手動開閉が行えます。
仕様
| モデル | VMM-D3J |
|---|---|
| 適合シャッター | CSシリーズ / VSシリーズ / LSシリーズ / XRSシリーズ |
| 接続台数 | 3台まで |

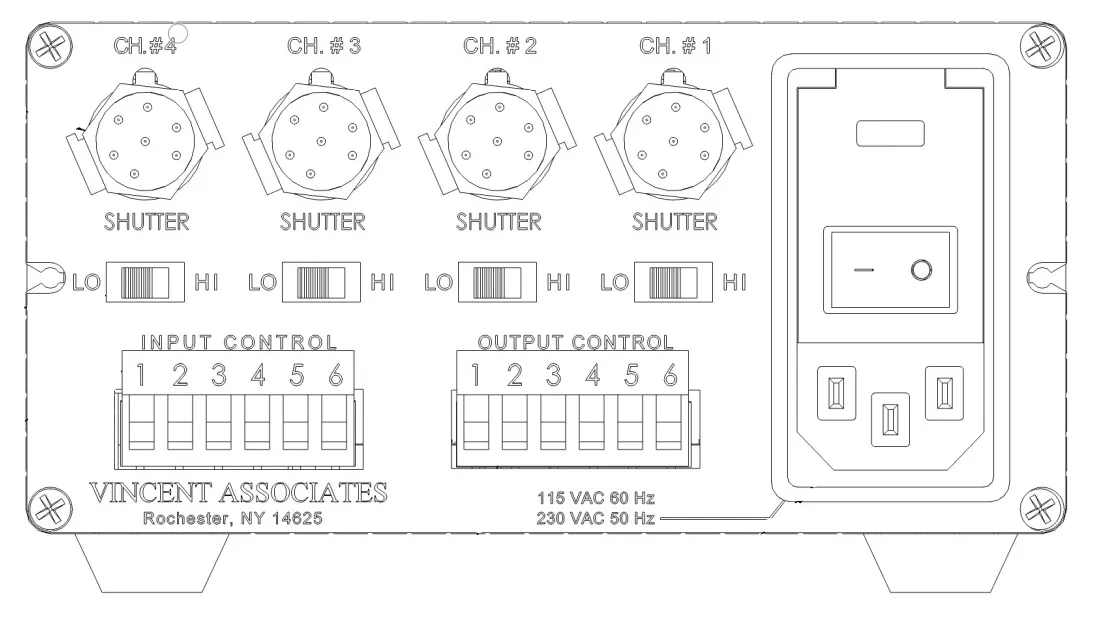

| TTL入力端子 | ターミナルストリップ端子 |
| TTL切替 （High / Low） | × |
| PCコントロール端子 | Dsub-9 |
| Normal-Open / Noramal-Close切替（トグルスイッチ） | ○ |
UNIBLITZメカニカルシャッターについて
① シリーズ選定と構成について
UNIBLITZメカニカルシャッターには、以下のシリーズがあります。
【開口径】【開口時間（シャッタースピード）】【最大繰返し】等から、ご用途に適したシリーズを選択頂けます。
| タイプ | シリーズ | アプリケーション・特長 |
|---|---|---|
| 汎用タイプ | CSシリーズ VSシリーズ | ビデオイメージング、顕微鏡、望遠鏡、分光器 ほか |
| レーザー（高速）用 | LSシリーズ | 小口径、最高速シリーズ、レーザースイッチング |
| X線用 | XRSシリーズ | Pブレード（PtIr）により、軟X線（< 2.3 nm）～30 KeV対応 |
| 組み込み/OEM用 | NSシリーズ DSSシリーズ ESシリーズ | Bi-stable（双安定型）駆動、Open/Closeに状態保持電圧不要、長寿命 |
| 低コストタイプ | FSシリーズ | コントローラー不要（要+5VDC）、他のシリーズに比べ低コスト |
② 専用コントローラーで制御
全てのシャッターは、専用のコントローラーから外部制御され、開口（露光）時間やディレイ時間・繰返し回数などの任意制御が可能です。
※ 「シャッター」については、「多彩なオプション群」の中からご選定頂く形式となります。※ 「シャッター」は消耗品です。一部のシリーズを除き、おおよそ「60万～100万サイクル」が寿命の目安となります。（開閉で1サイクル）
※ 「シャッター」の開口速度や遮蔽率は「ブレードの素材」に依存する部分がございます。
③ シャッター構成と「ブレードの素材」について
シャッターの選定項目について
シャッターを動かすにあたり、各種構成をご選定頂く必要がございます。
- シャッター仕様：大枠で6つのオプション（ハウジング、ブレード、SYNC機能、真空機能 など）
- 専用コントローラー：5種類の制御用コントローラーが用意されています。
レーザーや水銀ランプなどの高出力光源をご使用の場合、 表面に「反射コーティング」を施したブレードをご選定頂くことが推奨されます。
◇ 高出力光源用の推奨ブレードについて
可視光の反射率が高い素材は、ブレードへのダメージを軽減する目的に最適です。「Zブレード」と「ZMブレード」は、得意とする波長領域が異なります。
- Tブレード：「光の反射率」が重要でない用途
- Zブレード：「410～570 nm」に対して高い反射率を保持
- ZMブレード：「紫外線」や「近赤外波長」に対して高い反射率を保持
| Teflon® （Tブレード） | Tブレードは、標準的なブレードです。 |
|---|---|
| AlSiO （Zブレード） | Zブレードは、可視領域に最適なブレードです。 |
| AlMgF2 （ZMブレード） | ZMブレードは、紫外 / 近赤外向けのブレードです。 |
| C-PET （Cブレード） | Cブレードは、光学用途に最適なブレード仕様です。（FSシリーズ用ブレード） |
