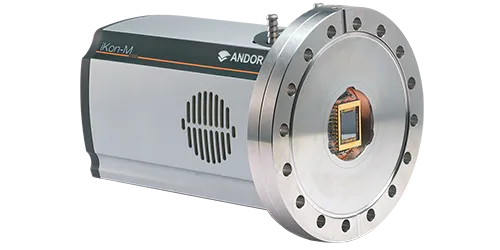

直接検出型（軟X線） iKon-M SO
- オープンフロントエンド
- 画素数 1024×1024（100万画素）
- ピクセルサイズ 13 x 13 μm
- 95%のピークQE
- -100°C 電子冷却
- 超低ノイズ読み出し
iKon-M/L SOシリーズについて
AndorのiKonシリーズは、95%以上のQE背面照射型センサー、低ノイズ読み出し回路、および業界をリードするメンテナンスフリーの-100°C電子ディープクーリングの組み合わせにより、卓越した感度性能を提供します。また、VUVおよび軟X線レンジで高ダイナミックレンジと高空間分解能のイメージングを同時に実現する高分解能の1メガピクセルおよび4.2メガピクセル大面積センサーオプション（それぞれ13および13.5 µm画素）が特徴です。
便利な16点ナイフエッジシーリング6インチ回転可能なCF-152フランジは、互換性のあるすべての真空チャンバインタフェース向けに、堅牢で非常に効果的なシーリングを提供します。iKon-MおよびiKon-Lは、USB2インタフェースとLabviewまたはEPICSとの互換性も提供し、複雑なセットアップにシームレスに統合できます。
iKon-M/L SOシリーズ ＜特長＞
オープンフロントエンド
真空チャンバと直接接続するためにDN100CF 6” CF/CF-152フランジとナイフエッジシーリングを標準装備（iKon-Mモデルは回転デザイン）
1 MPおよび4.2 MPセンサーオプション
実験のニーズに合わせて、取得速度と大面積を選択できます。
13 x 13 µm画素サイズ
ダイナミックレンジと分解能のバランスは最適。また、ヘッドでのビニングでダイナミックレンジを拡張できます。
95%のピークQE
Ｓ/Ｎ比を最大化する高いフォトン収集効率。強化プロセス背面照射型センサーオプションは軟X線レンジのQEを向上させます。
-100°C電子冷却
比較的長いセンサー露光時間を必要とする取得向けに暗電流ノイズを効率的に最小限にし、Ｓ/Ｎ比をより向上させます。
最小2.9 e-の低ノイズ読み出し
インテリジェントな低ノイズエレクトロニクスが、最小のシステムノイズを実現します。
最大5 MHzの画素読み出し速度
低速読み出しは低ノイズと最高のS/N比性能、より速い速度は動的プロセスの研究と5 MHz焦点調節モードに対応。
USB 2.0インタフェース
堅牢な内蔵プラグアンドプレイインタフェースを標準装備。
クロップドセンサーモード
すべての読み出し回路で同じ温度および動作条件を保証する追従安定性。
強化されたベースラインクランプ
より低速の読み出しでは最小のノイズ、より速い速度ではより高速な読み出しと焦点調節に対応。
アプリケーション
- VUV/EUV/XUVイメージング
- X線イメージング
- X線顕微鏡
- X線回折（XRD）
- X線プラズマイメージング
- X線源特性評価
- X線位相コントラストイメージング
- X線トモグラフィー
- 高調波発生（HHG）
- 結晶学
仕様
| モデル | iKon-M SO |
|---|---|
| 画素数（W×H） | 1024×1024 (100万画素) |
| ピクセルサイズ | 13×13 μm |
| 冷却 | -100℃ TE cooling |
| 量子効率 | ＞95% |
| 読出しノイズ | Down to 2.9e- |
| フルウェル | Up to 100 000e- |
| フレームレート | 4.4 fps |
| マウント | DN100CF / 6" CF / CF-152 rotatable flange and knife-edge |
