電子顕微鏡用プローバーシャトル
Prober Shuttleは、高精度のin-situ電気ナノプロービング用の最新ツールです。この製品のビジョンを実現するために、 比類のない安定性と精度を備えた超フラットな3軸マニピュレーターであるMM4を開発しました。プローバーシャトルは、2つまたは 4つのMM4で構成でき、オプションで超フラットな3軸サブステージを使用できます。
● 機能面- ほとんどのSEM/FIBに取付可能
- 小型で実用的/ロードロック対応
- 優れた安定性
- サブナノ分解能
- 低ドリフト
- 広い動作範囲
- 高い動作速度
- 単一駆動で粗動と微動を実現
- 微動＋粗動で微動範囲拡張
● 操作性
- 直感的な制御・操作系
- 迅速な取付けと取外し
- 使いやすく、習得が容易
- 迅速かつ簡単なプローブ交換
- 手動位置決めも可能
- 機構由来の反転時のがた・遊び無
| 項目 | 内容 |
|---|---|
| サイズ | 幅100mm×高さ10mm |
| 重量 | 100g+取付治具 |
| 素材 | 非磁性 |
| 可動域(粗動) | A&C軸：9mm B軸：90° |
| 可動域(微動) | A&B軸：約20 μm C軸：約1 μm |
| スピード | ～10 mm/s |
| 動作分解能 | B軸：7 nrad(約0.5 nm) A&C軸：< 0.05 nm |
| 動作最高真空度 | 1×10-7 mbar |
| 動作温度 | 0℃～80℃ |
| 検出電流 | 1 pA ～ 100 mA |
| 検出電圧 | 100 Vまで |
| 信号線抵抗値 | 約5Ω |
| ノイズ | 25 fA＠1 Hz |
| 絶縁性能 | < 50 fA/V＠プローブ < 150 fA/V＠試料 |
| サブステージ | X&Y軸：9mm Z軸0.7mm |
| 試料サイズ | 20mm×20mm 高さ10mm程度まで |
| エンコーダー | エンコーダー無 |
| 固定方式 | 取付治具 |
| 電源 | AC90～240 V 50/60 Hz |
★ モデル
 |  |

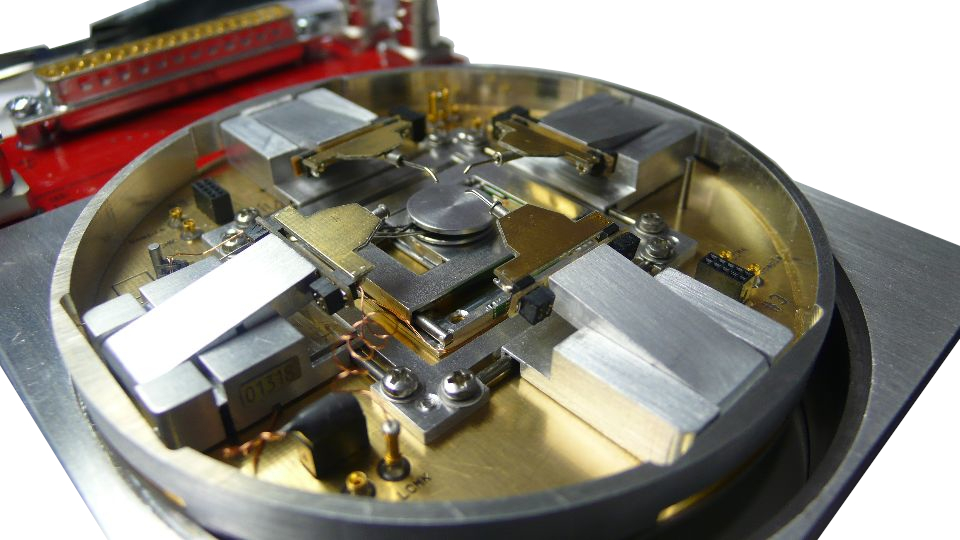

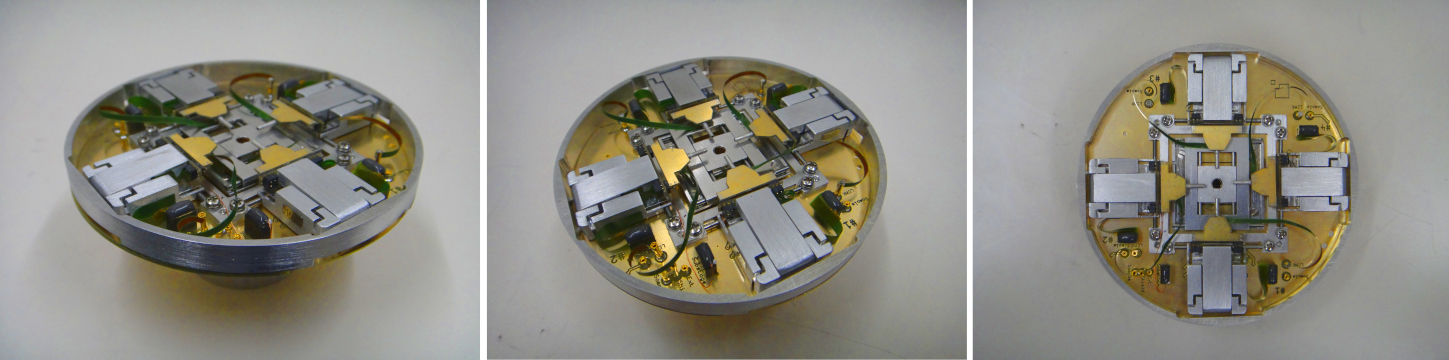

Prober Shuttle 4
- 電子顕微鏡用プローバーシャトル
- マニピュレーター(MM4)：2台、3台、4台
- サブステージ有無を選択可能
- エンコーダー無
- Add-on toolsによって機能付加が可能です。
概要
- コンパクト＆柔軟な設計
小型で実用的なプラグ＆プレイ設計。モジュール構成により、多くのSEM/FIB装置（ロードロック対応機を含む）に接続可能です。設置・取り外しが迅速で、 既存装置への後付けにも対応します。非磁性設計のためイマージョンレンズ使用時にも適しており、軽量プラットフォームはSEMの試料ステージ上に簡単に設置 できます。FIB角度へのチルトも可能で、回路編集やデレイヤリング用途に対応します。 - シンプルで分かりやすい操作性
直感的な操作インターフェースとソフトウェアにより、習得しやすい構成です。プローブ先端の交換も簡単で、複数マニピュレータを用いた作業もスムーズに 行えます。コンパクトな独立型電子ユニットを採用しています。 - 高い安定性と信頼性
優れた安定性を備え、低ドリフトで長時間の作業にも対応します。振動の影響を受けにくく、耐久試験に基づく信頼性の高い動作を実現しています。 - 高速かつ高精度な動作
最大 10 mm/秒の高速動作と、サブナノメートル分解能（0.05 nm）を両立。バックラッシュのない駆動系により、広い動作範囲で粗動・微動を一体化した 精密操作が可能です。
