XRD4343N

仕様表

型式	XRD4343N
画素数(H x V)	2,880 x 2,880 pixels
エリアサイズ	432 x 432 mm2
画素サイズ	150 μm2
インターフェース	光ファイバ
センサー	アモルファスシリコン
シンチレータ	CsI:TI or Gd2O2S:Tb(Gadox)
ADC	16-bit
ゲイン設定	6種類
対応エネルギー	20-450 kV
寸法	500mm(w) x 500mm(I) x 66.8mm(h)
重量	29 kg
温度	10～35℃(動作時)、-10～50℃(保管時)
湿度	30～70% RH(結露無し)
消費電力	31W

画像パフォーマンス

型式	XRD4343N
DQE (Typical, CsI)	76％(0cy/mm),60％(1cy/mm),44％(2cy/mm),32％(3cy/mm) for RQA5
MTF (Typical, CsI)	66％(1cy/mm),34％(2cy/mm),18％(3cy/mm)
Lag	＜5％ (1st frame)

読み出しモード表

読み出しモード (4343N)	構成 (Pixels)	ピクセルサイズ (μm2)	ビニング	fps
432 x 432 mm2	2,880 x 2,880	150	1x1	15
432 x 432 mm2	1,440 x 1,440	300	2x2	30
432 x 432 mm2	960 x 960	450	3x3	45
432 x 432 mm2	704 x 720	600	4x4	60
288 x 288 mm2	1,920 x 1,920	150	1x1	20
288 x 288 mm2	960 x 960	300	2x2	40
288 x 288 mm2	640 x 640	450	3x3	60
288 x 288 mm2	480 x 480	600	4x4	75
216 x 216 mm2	1,440 x1,440	150	1x1	25
216 x 216 mm2	736 x 720	300	2x2	50
216 x 216 mm2	480 x 480	450	3x3	70
216 x 216 mm2	384 x 360	600	4x4	85
432 x 216 mm2	2,880 x 1,440	150	1x1	25
432 x 216 mm2	704 x 240	600	4x4	100
432 x 72 mm2	2,880 x 480	150	1x1	60
432 x 72 mm2	704 x 120	600	4x4	115

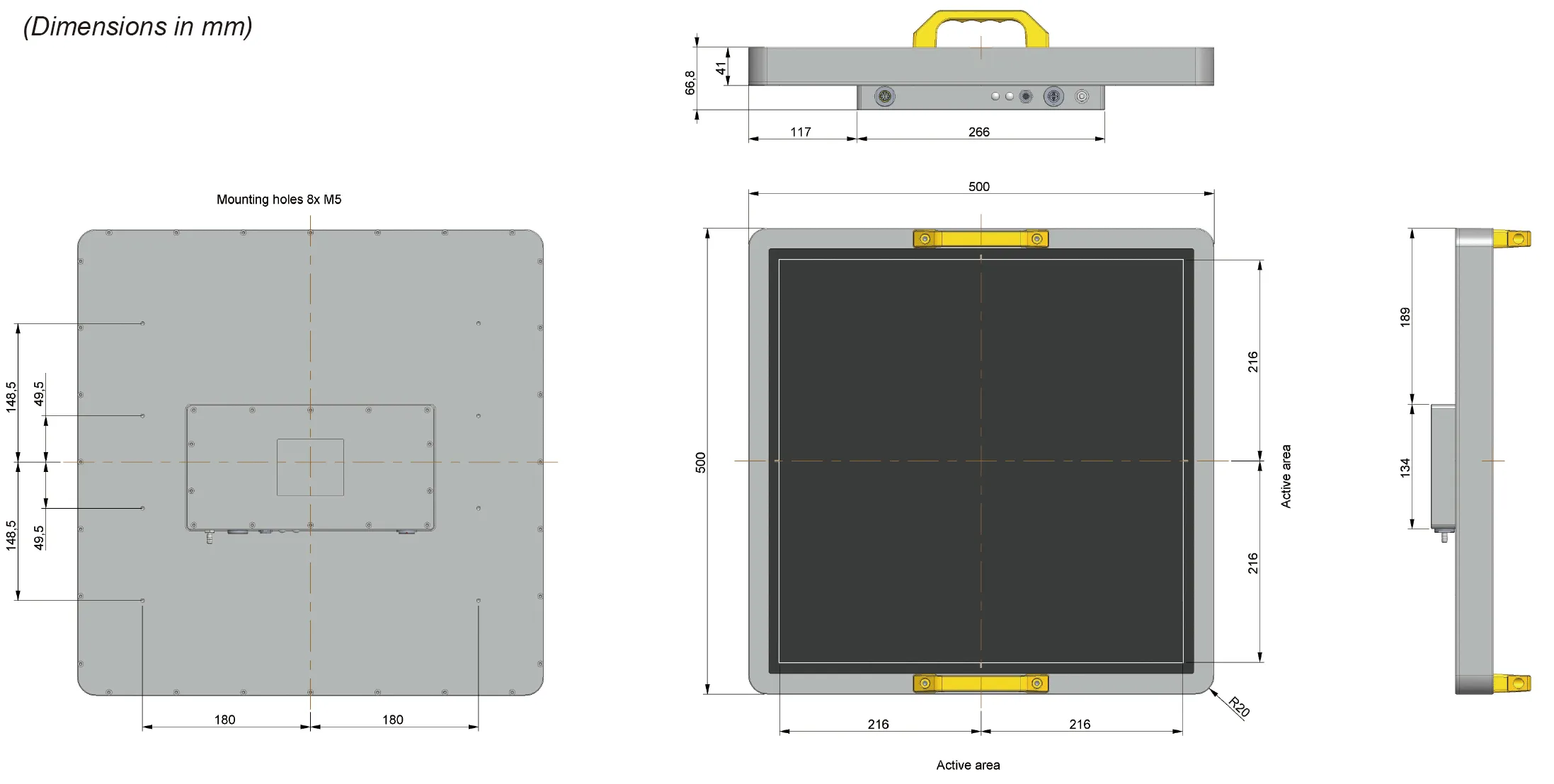

寸法
