XRD3025
- X線フラットパネルディテクタ (α-Si)
- 高精細・高感度FPD
- 対応エネルギ: 最大 450kV
- ピクセルピッチ：100μm
- アクティブエリア：30x25cm
- インターフェース：GigE
仕様表
| 型式 | XRD3025N-G22 | XRD3025N-G45 |
|---|---|---|
| 画素数(H x V) | 3,008 x 2,512 pixels | 3,008 x 2,512 pixels |
| エリアサイズ | 300 x 250 mm2 | 300 x 250 mm2 |
| 画素サイズ | 100 μm2 | 100 μm2 |
| インターフェース | GigE Vision | GigE Vision |
| センサー | アモルファスシリコン | アモルファスシリコン |
| シンチレータ | CsI:TI or Gd2O2S:Tb(Gadox) | CsI:TI or Gd2O2S:Tb(Gadox) |
| ADC | 16-bit | 16-bit |
| ゲイン設定 | 6種類 | 6種類 |
| 対応エネルギー | 最大225 kV | 最大450 kV ※要追加シールド |
| 寸法 | 354mm(w) x 304mm(I) x 34.5mm(h) | 354mm(w) x 304mm(I) x 34.5mm(h) |
| 重量 | 10kg | 16kg |
| 受光窓 | 1mm （アルミニウム or カーボン ※オプション） | 1mm （アルミニウム or カーボン ※オプション） |
| 温度 | 10～40℃(動作時)、-10～55℃(保管時) | 10～40℃(動作時)、-10～55℃(保管時) |
| 湿度 | 30～70% RH(結露無し) | 30～70% RH(結露無し) |
| 消費電力 | 25W | 25W |
画像パフォーマンス
| MTF（Typical） | CsI | Gadox |
|---|---|---|
| 1 cy/mm | 80% | 77% |
| 3 cy/mm | 45% | 22% |
| 5 cy/mm | 23% | 10% |
| ダイナミックレンジ | ＞77dB | ＞77dB |
| Lag（Typical） | ＜8% (1st frame) | ＜8% (1st frame) |
読み出しモード表
| 構成 (Pixels) | ピクセルサイズ (μm2) | fps |
|---|---|---|
| 3,008 x 2,512 | 100x100 | 5.5 |
| 1,504 x 1,256 | 200x200 | 11 |
| 752 x 628 | 400x400 | 20 |

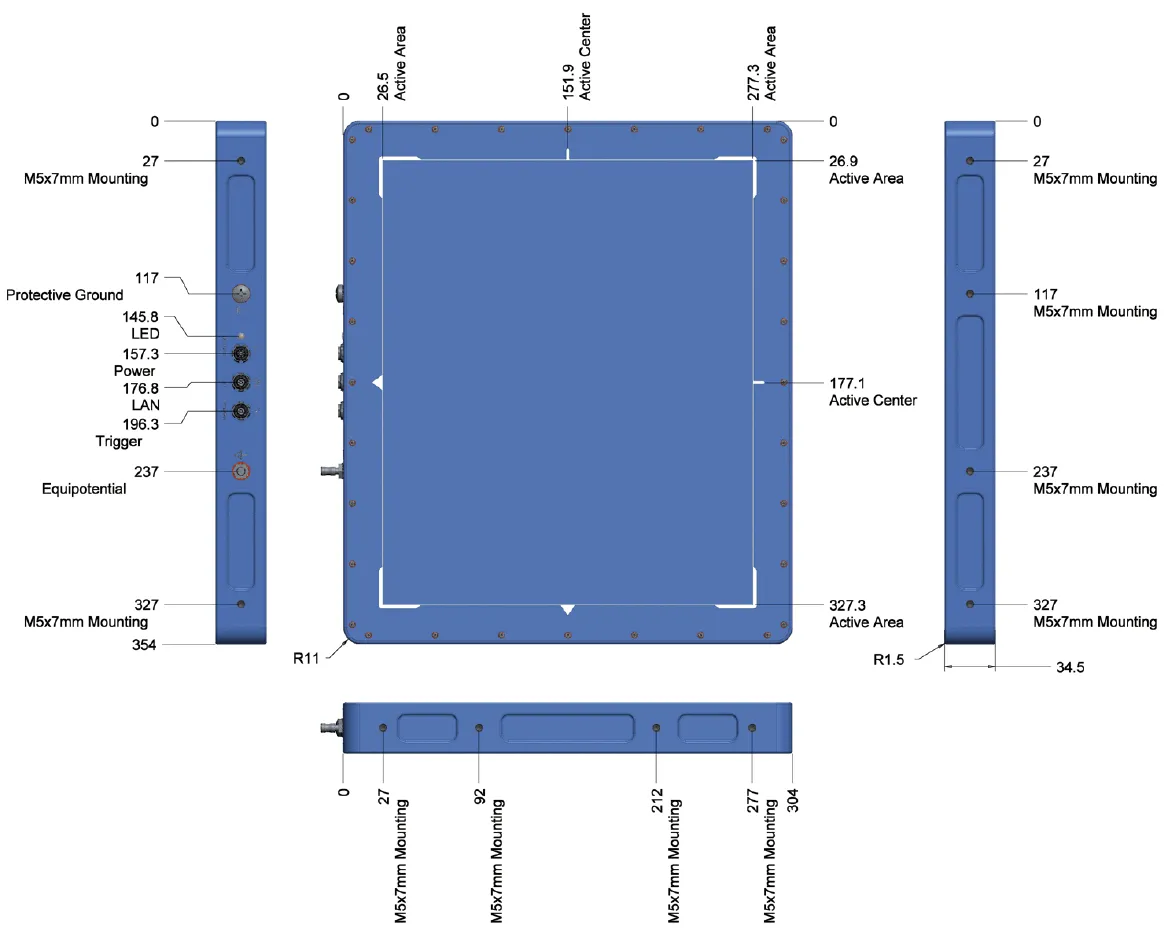

寸法
