XRD1621 xN ES
- X線フラットパネルディテクタ (α-Si)
- 高精細・高感度FPD
- 対応エネルギ: 20kV～15MV
- ピクセルピッチ：200μm
- アクティブエリア：41x41cm
- インターフェース：光ファイバ
仕様表
| 型式 | XRD1621 xN ES |
|---|---|
| 画素数(H x V) | 2,048 x 2,048 pixels |
| エリアサイズ | 409.6 x 409.6 mm2 |
| 画素サイズ | 200μm2 |
| インターフェース | 光ファイバ |
| センサー | アモルファスシリコン |
| シンチレータ | CsI:TI or Gd2O2S:Tb(Gadox) |
| ADC | 16-bit |
| ゲイン設定 | 6種類 |
| 対応エネルギー | 20kV～15MV(XRD1621 CN ES) 40kV～15MV(XRD1621 AN ES) |
| 寸法/重量 | 672mm(w) x 599mm(I) x 44mm(h) / 25kg |
| 受光窓 | アルミニウム (XRD1621 AN ES) カーボン(XRD1621 CN ES) ※オプション |
| 温度 | 10～35℃(動作時)、-10～50℃(保管時) |
| 湿度 | 10～90% RH(結露無し) |
| 消費電力 | 80W |
画像パフォーマンス
| 型式 | XRD1621 xN ES |
|---|---|
| Lag | ＜8% (1st frame) |
| ダイナミックレンジ | ＞88dB |
読み出しモード表
| 構成 (Pixels) | ピクセルサイズ (μm2) | fps |
|---|---|---|
| 2,048 x 2,048 | 200x200 | 15 |
| 1,024 x 1,024 | 400x400 | 30 |

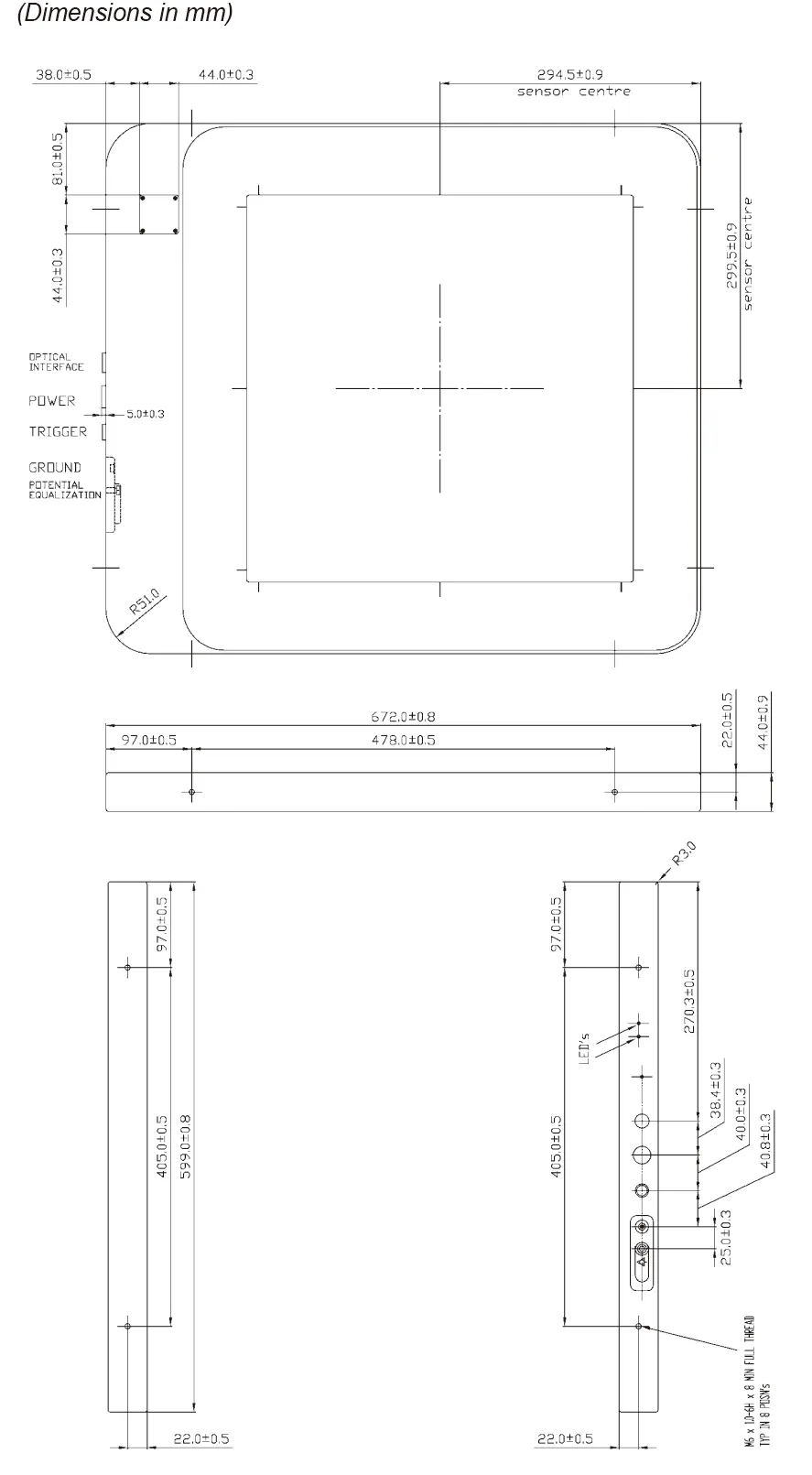

寸法
