XRD0822 xO/xP
- X線フラットパネルディテクタ (α-Si)
- リアルタイムイメージング
- 対応エネルギ: 20kV～15MV
- ピクセルピッチ：200μm
- アクティブエリア：20x20cm
- インターフェース：GigE
仕様表
| 型式 | XRD0822 AO | XRD0822 AP |
|---|---|---|
| 画素数(H x V) | 1,024 x 1,024 pixels | 1,024 x 1,024 pixels |
| エリアサイズ | 205 x 205 mm2 | 205 x 205 mm2 |
| 画素サイズ | 200μm2 | 200μm2 |
| インターフェース | GigE Vision | GigE Vision |
| センサー | アモルファスシリコン | アモルファスシリコン |
| シンチレータ | CsI:TI or Gd2O2S:Tb(Gadox) | CsI:TI or Gd2O2S:Tb(Gadox) |
| ADC | 14-bit | 16-bit |
| ゲイン設定 | 2種類 | 6種類 |
| 対応エネルギー | 20kV～15MV | 20kV～15MV |
| 寸法/重量 | 295mm(w) x 360mm(I) x 22mm(h) / 3.7kg | 295mm(w) x 360mm(I) x 22mm(h) / 3.7kg |
| 受光窓 | アルミニウム or カーボン※オプション | アルミニウム or カーボン※オプション |
| 保護シールド | 高エネルギー用途用シールドカセット※オプション | 高エネルギー用途用シールドカセット※オプション |
| 温度 | 10～40℃(動作時)、-10～50℃(保管時) | 10～40℃(動作時)、-10～50℃(保管時) |
| 湿度 | 10～90% RH(結露無し) | 10～90% RH(結露無し) |
| 消費電力 | 25W | 25W |
画像パフォーマンス
| 型式 | XRD0822 AO | XRD0822 AP |
|---|---|---|
| DQE | 75%(0cy/mm),58%(1cy/mm),37%(2cy/mm) for RQA5 with CsI | 75%(0cy/mm),58%(1cy/mm),37%(2cy/mm) for RQA5 with CsI |
| MTF | 67%(1cy/mm),33%(2cy/mm) with CsI | 67%(1cy/mm),33%(2cy/mm) with CsI |
| Lag | ＜8% (1st frame) | ＜8% (1st frame) |
| ダイナミックレンジ | ＞78dB | ＞88dB |
読み出しモード表
| 読み出しモード | 構成 (Pixels) | ピクセルサイズ (μm2) | fps [AO] | fps [AP] |
|---|---|---|---|---|
| Square | 1,024 x 1,024 | 200x200 | 15 | 25 |
| Square | 512 x 512 | 400x400 | 30 | 50 |
| Recrangular | 1,024 x 512 | 200x400 | n/a | 50 |
| Recrangular | 1,024 x 256 | 200x800 | n/a | 100 |
| エリア選択 | 1,024 x 512 | 200x200 | n/a | 50 |
| エリア選択 | 1,024 x 256 | 200x200 | n/a | 100 |

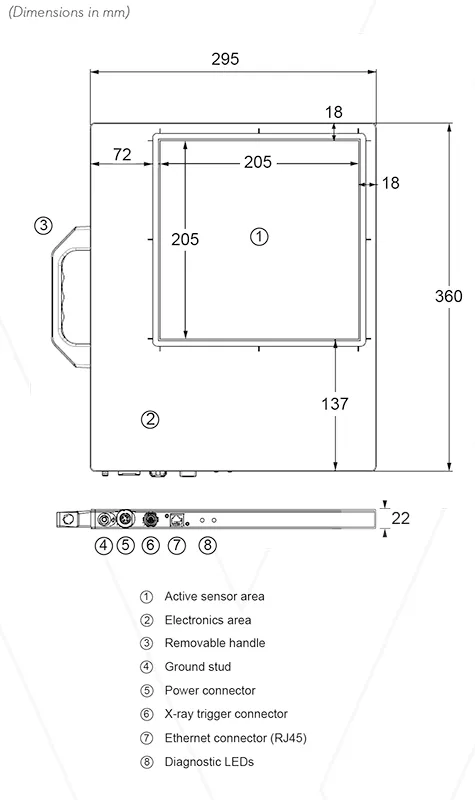

寸法
