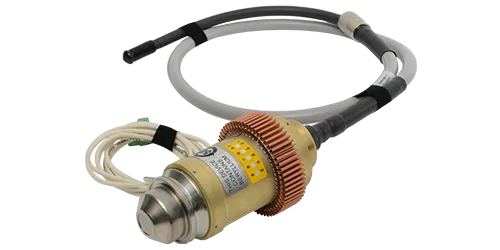

VF-50J シリーズ
- 空冷型の産業用・分析用X線管
- 複数のターゲット材が選択可
- 他シリーズご案内可
仕様表
| 型式 | VF-50J |
|---|---|
| エンベロープ | セラミック |
| ベリリウム窓 | 75 μm (0.0030”)厚 |
| アノード | ターゲット材付属の銅筐体 |
| 標準ターゲット材 | ロジウム(RH), パラジウム(PD), タングステン(W), チタン(TI), モリブデン(MO), 銅(CU), 銀(AG), クロム(CR) |
| ターゲット角 | 中心線から90° |
| 焦点スポット (Typical) | 1.0 mm |
| 最大アノード損失 (強制空冷時[10cfm]) | 50 Watts 20 Watts ※ターゲット材：チタン 40 Watts ※ターゲット材：クロム |
| フィラメント特性 | 3.3Amps and 2.5Volts (Maximum) |
| 最大アノード電位 | 50kVp Maximum D.C. 20kV ※ターゲット材：チタン |
| 最大管電流 | DC エミッションチャート参照 |
| 冷却方法 | 強制空気対流 |
| 重量 | 2.7 lbs (1.23 kg) |

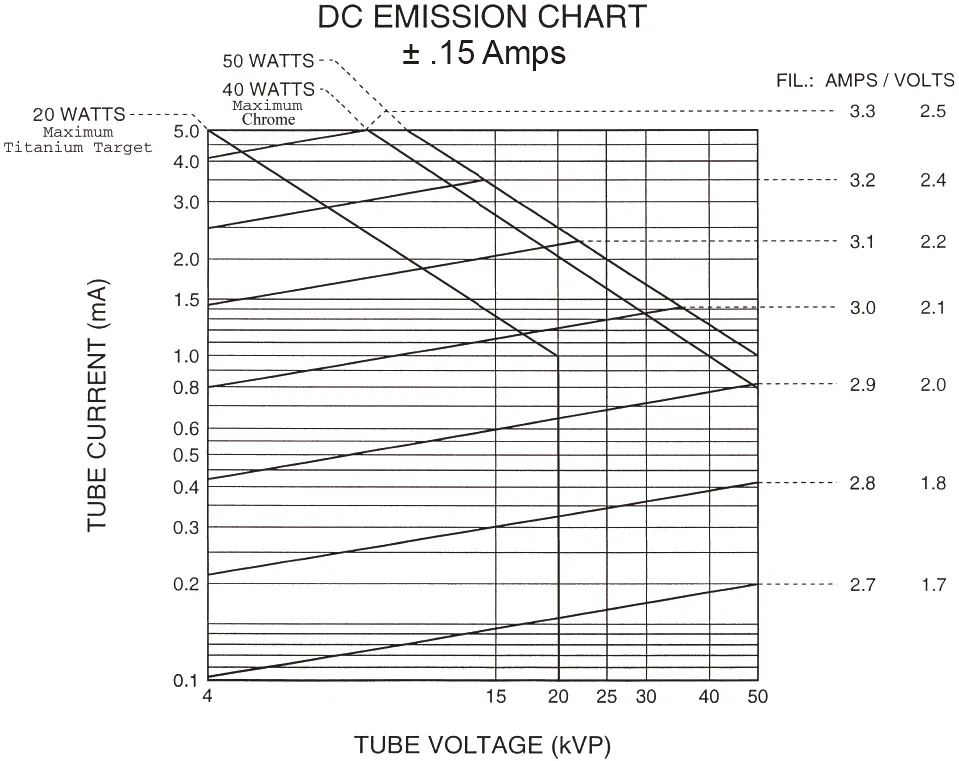

DCエミッションチャート：VF-50Jシリーズ

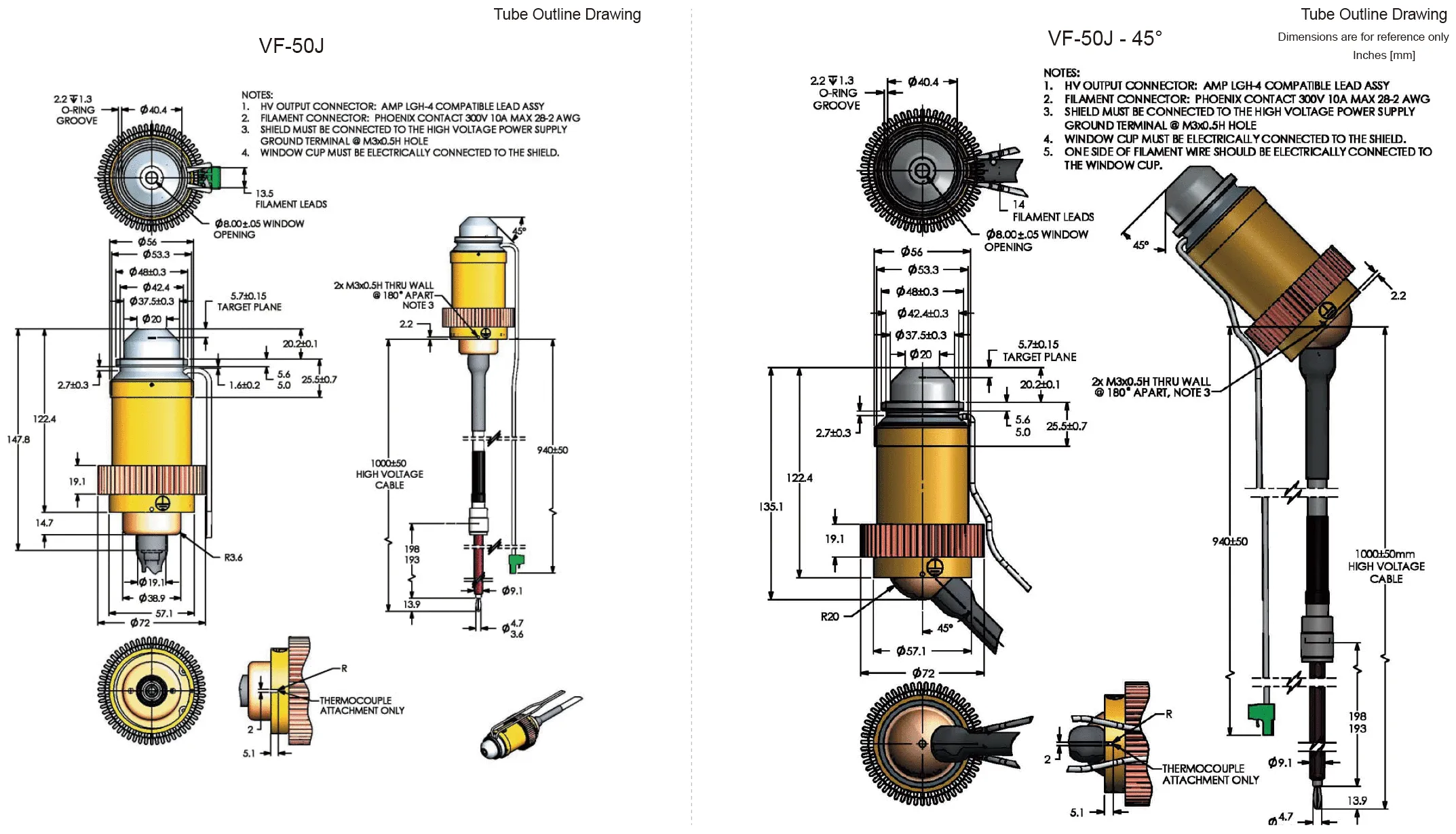

図面

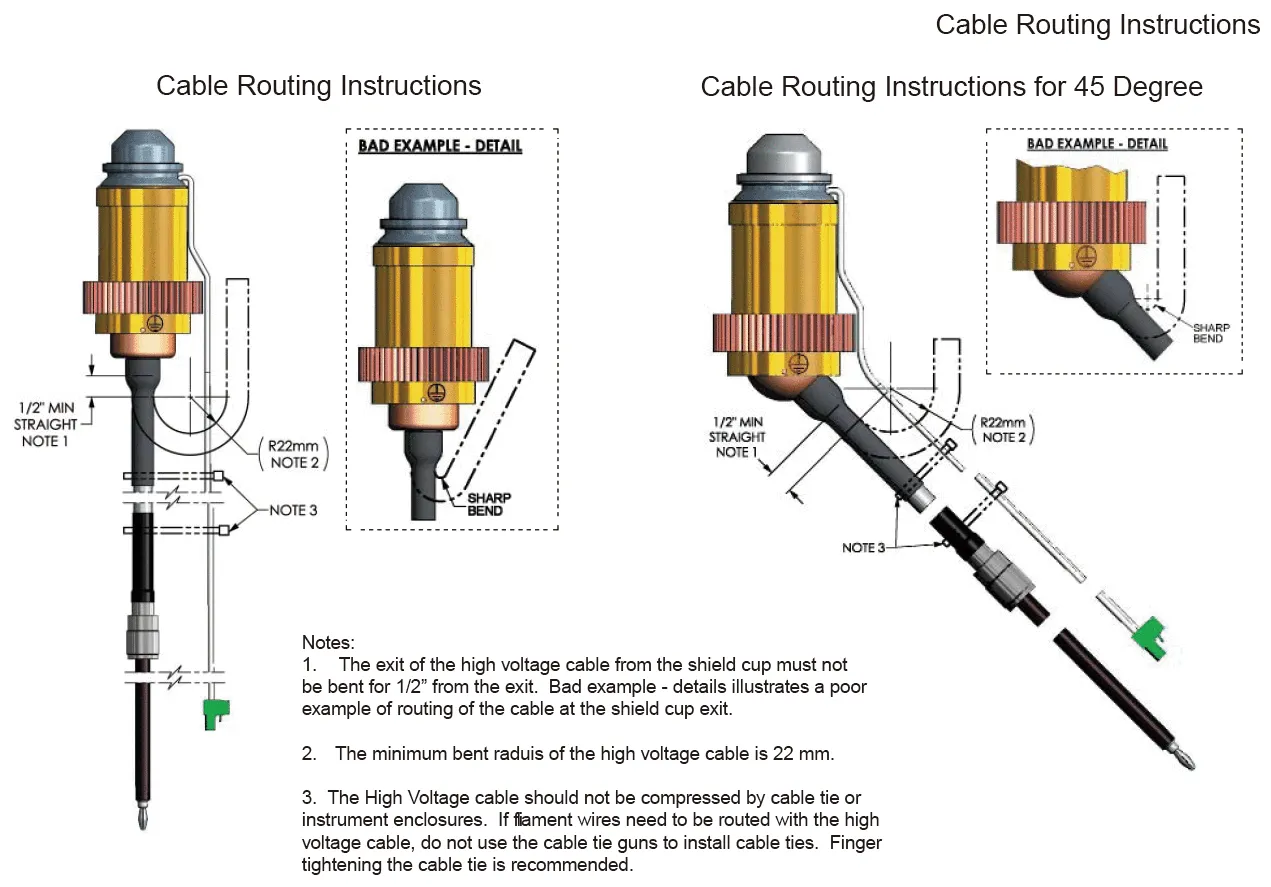

ケーブル配線手順
