超微弱光観測用 EMCCDカメラ HNü 128
- 画素数：128 × 128 pixels
- 最大1460fps（フルフレーム）
- ＜ 0.004 ē/pixel/frameのバックグラウンドノイズ
- EMゲイン：1～5000
- 空冷：-60℃まで対応
高速化に最適化されたEMCCDカメラ HNü 128
高速アプリケーション向けに設計されたHNü 128カメラは、補償光学（AO）や神経・心臓イメージングにおいて期待を超える性能を発揮します。
Nüvüの特許取得済み電子回路により、比類のない感度を実現。各画像にノイズがほぼ存在しないこのEMCCDは、高効率な低光量イメージングを可能にし、優れた画質を維持しながら高速な取得を実現します。

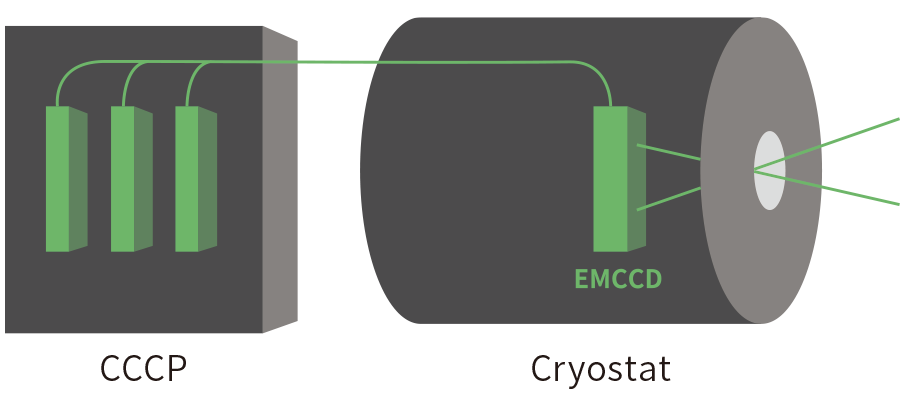

フォトンカウンティング用 CCDコントローラー（CCCP）搭載
HNüカメラには、EMCCDカメラ固有ノイズを減少させる特許技術「CCCP」（CCD Controller for Counting Photons）が搭載されています。
天文学、生物医学など低光量条件下のアプリケーションで、EMCCDデバイスを、より高速・正確にします。CCCPの驚異的なクロック精度は、高速読出レートでのEMCCDの主なノイズ源であるCIC（クロック誘起電荷）を大幅に削減します。
優れた量子効率
HNü 128は、ハイエンドEMCCD検出器に典型的な高量子効率（最大95%）を統合しています。Nüvüの特許取得済み電子回路と組み合わせることで、最低レベルのバックグラウンドノイズと最高のEMゲインを実現し、このHNü 128カメラは光子計数条件下での超高速イメージングに最適です。
HNü 128 EMCCDカメラは、UV強化型検出器またはUV Lumogen®コーティング仕様も選択可能で、紫外線スペクトル領域における量子効率をさらに向上させます。
多様な用途に対応する異なるモデル
Nüvüは、異なる要件に対応するため、HNü 128をGammaとOmegaの2つのバリエーションで提供しています。
30MHzの読み出し速度を備えたOmegaモデルはより高いフレームレートを実現し、Gammaモデルは低速ながら高感度の読み出しレートをサポートします。あらゆる面で比類のない性能を発揮するこれらのモデルから、プロジェクトに最適なモデルをお選びください。
高速取得のための機能
- クロップモード
- 高速キネティクスモード
- 時間遅延積分（TDI）モード
- 複数領域（mROI）＆領域（ROI）
あらゆるフォトンをカウント
EMCCDは、高いEMゲインによって生じる有効読み出しノイズを抑制するため、バックグラウンドノイズを最小限に抑えたい低光量アプリケーションに最適な技術です。
リニアモードでは、EMゲインは確率的な性質を持っているため、ピクセル単位で正確に決定することはできません。しかし、EMゲインを高くすると、過剰ノイズ指数（ENF）が発生し、SNRの劣化につながります。実際に量子効率が半分になるのと同じように、SNRに影響を及ぼします。フォトンカウンティング（PC）モードでは、ENFを効率的に抑制し、シングルフォトンの感度を上げます。
Nüvüの超高感度カメラは、高いEMゲインと最小限のバックグラウンドノイズにより、PCモードで適切に動作します。
大きなEMゲインを達成するのは容易ですが、電子増倍プロセスにはEMCCDの主要なノイズ源であるクロック誘起電荷（CIC）が多く発生します。HNüカメラを駆動する革新的なエレクトロニクスは、市場で最高のゲインを提供しながら、CICを除去し、バックグラウンド信号の総量を低下させます。結果として、低光量条件下でより良いデータを得ることができます。
仕様
| モデル | HNü 128 | |
|---|---|---|
| Gamma | Omega | |
| 画素数 | 128 × 128 pixels | |
| ピクセルエリア | 24 × 24 μm | |
| 有効領域 | 3.1 × 3.1 mm | |
| デジタル化 | 16 bits | |
| 電子倍増ゲイン | 1 - 5000 | |
| 最大冷却温度 ［空冷］ | -60 ℃ | |
| 最大冷却温度 ［水冷］ | -70 ℃ | |
| オンチップ温度安定化 | ±0.01 ℃ | |
| 量子効率 | ＞ 90 % （＠ 600 nm） | |
| EMレジスタピクセルウェル深度 | 800 ke- | |
| 波長領域 | 250 - 1100 nm | |
| トリガー | 内部または外部、 選択可能なシグナル極性 | |
| タイムスタンプ分解能 | 4 ns | |
| 読み出しノイズ | EM : ＜ 0.1 e- （＠20 MHz） | |
| 垂直クロック速度 | EM : 0.1 μs | |
| 暗電流 | 0.005 e-/pixel/s | |
| 電荷移動効率 | ＞ 0.999980 | |
| シングルフォトン検出確率（EMゲイン5000) | ＞ 91 % | |
| フレームレート（@fullframe） | 1004 fps | 1460 fps |
| 読み出し速度 ［EMチャンネル］ | 10 、 20 MHz | 30 MHz |
| 読み出し速度 ［通常チャンネル］ | － | － |
| クロック誘起電荷（Electron/pixel/frame） ※標準値 | 0.004 | 0.01 |
コンピュータ要件
| 通信インターフェース | PCIe Camera Link（最小x1） or GigE Vision（Gigabit Ethernet） |
|---|---|
| オペレーティングシステム | Windows ＆ Linux (Ubuntu) |
カメラ環境
| 動作温度 | 0℃～30℃ |
|---|---|
| 湿度 | ＜90 ％（結露不可） |
| 電源 | 100-240 V、 50-60 Hz、 max. 3 A |

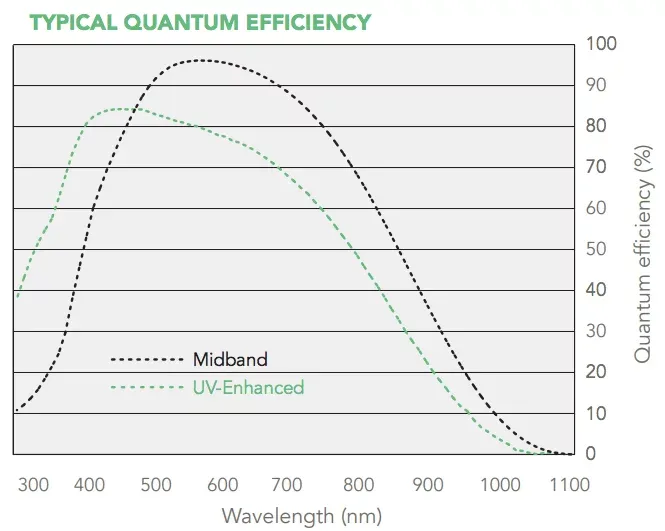

量子効率 (typical)
