ADS-361-VGA-USB
- ESD（静電気放電）可視化カメラ
- 640×480画素 CMOS センサー2個搭載
特長
『ADS-361-VGA-USB』は、プリズム分光イメージング技術を採用したESD可視化カメラで、製造現場での静電破壊の発生を監視するために最適です。放電時に発生する近紫外光を超高感度カメラで撮像し、200ボルト程度からの低電圧レベルの放電現象がいつ、どこで発生したか、モニタリングすることができます。

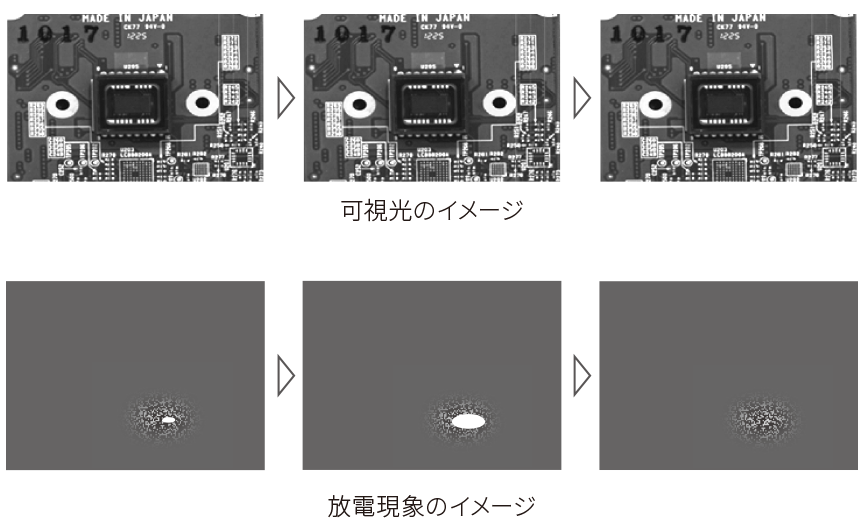

本製品は2種類のセンサを搭載しており、1つは可視光の映像を、もう1つは放電現象を撮像します。そのため、ミラーを採用した分光イメージング技術を使い、400～700 nmの可視光と、200～400 nmの近紫外光領域とに分光しています。センサーは、可視光には640x480画素のセンサ、紫外光領域には超高感度UVセンサを採用しています。同一レンズを通し、同じ視野で二つの映像を撮像しますので、静電破壊の発生点を正確に知ることができます。
ESDとは、静電気の放電を言い、この時 200～400 nm（UV－B）付近の近紫外光を発生します。この時発生する光のエネルギーは非常に小さく、これを検出する手段として超高感度UVセンサを使用しています。
- 生産現場におけるESD（静電気放電）のモニタリングに最適な超高感度カメラ
- 2波長分光プリズム
- 可視光：400～700 nm／近紫外光：200～400 nm
- 640×480画素 CMOS センサ2個搭載
- フレームレート 最大59.94 fps
- インターフェース USB3.0
アプリケーション例
- 半導体製造工程におけるプリント基板内の放電現象
- ディスプレイの生産現場
- 化学プラント等でのESDモニタリングが必要な現場（フィルムの剥離放電、プラスチック製品の放電など）
- 移動する作業者のESDモニタリング
- 電動工具の静電気放電
- 静電気環境における健康被害管理
- 除電機器の効果測定
- 微小なコロナ放電の可視化
仕様
| モデル | ADS-361-VGA-USB |
|---|---|
| センサー： 可視映像（B/W） 400～700 nm | CMOSイメージセンサ， 有効画素数（H×V）：640×480， イメージサイズ：6.34×4.75 mm |
| センサー： NUV映像 200～400 nm | 超高感度NUVセンサ， 有効画素数（H×V）：640×480， イメージサイズ：6.34×4.75 mm |
| 映像信号出力 | USB3.0（可視映像、NUV映像）， 映像出力画素数（H×V）：640×480，フレームレート：59.94 fps（max） |
| 同期 | 内部同期 |
| 最低被写体照度 | 10 lx（F2.8、50%時） |
| ゲイン | GAIN x1 / x2 / x8 切替 |
| ガンマ補正 | あり |
| アイリス制御 | OFF / AUTO |
| 電子シャッター | OFF ～ 1/10000 |
| インターフェース | USB3.0 |
| レンズ | 35 mm，F2.8 |
| 電源 | USBより供給 |
| 消費電流 | 約550 mA（DC +5V時） |
| 動作温度／湿度 | -10℃ ～ ＋40℃ ／ 20% ～ 80%（結露無き事） |
| 保存温度／湿度 | -30℃ ～ ＋60℃ ／ 20% ～ 80%（結露無き事） |
| 外形寸法（W×H×D） | 50×72×123 mm |
| 重量 | 610 g |
