ADS-357-155-3PCL
- 3波長 RGB プリズム分光 エリアカメラ
- 1440×1080 画素、CMOS センサー 3個搭載
特長
エリアセンサ用 3分光プリズムと1/ 2.9inch，1.58M，グローバルシャッタCMOS センサを採用、可視光領域を色再現性高く撮影ができる3 CMOS エリアスキャンカメラです。
また、従来機種ADS-351-SXGA-3P-CLより、小型軽量化（40%容積減、20%質量減）を実現し、最大51 フレーム/秒の映像取り込みが可能です(FULL 読み出し時)。 加えてVGA 読み出しを搭載、最大フレームレートは226fps です。 レンズマウントはC マウント、インターフェースはカメラリンクです。

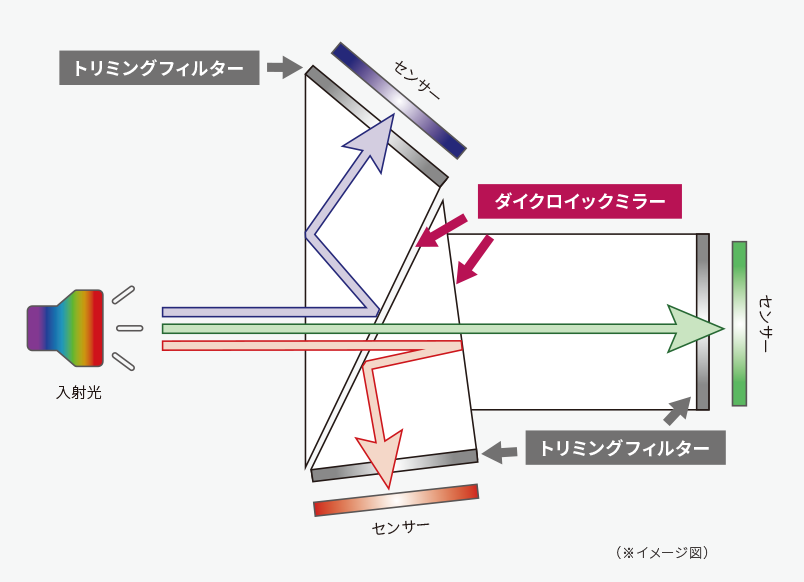

- RGB CMOS 3板プリズムカメラ
- 1/3 型プリズム光学系
- 総画素1440×1080 グローバルシャッター CMOS センサ３個搭載
- 最大51fps のフレームレート(＠fullframe)、VGA モード時226fps
- 小型軽量、コンパクトな筐体
- インターフェース：CameraLink
仕様
| モデル | ADS-357-155-3PCL |
|---|---|
| 光学システム | 1/3型 3色分解プリズム |
| イメージセンサー | 1/2.9型 グローバルシャッター、プログレッシブスキャンCMOS |
| 画素サイズ | 3.45μm |
| 有効出力映像画素 | 1440（H）×1080（V）、 画素サイズ 3.45 μm 正方画素 |
| 同期 | 内部同期、外部トリガ |
| ピクセルクロック周期 | 84 MHz |
| フレームレート | 全画素読み出し時：51 fps ～ 1
fps（@1440×1080） VGAモード：226 fps（@640×480） |
| 映像出力 | カメラリンク ベースコンフィグレーション 8bit x
3 ミディアムコンフィグレーション 10/12bit x3 |
| 標準被写体照度 | FULL読み出し：2000Lx （F8.0,
シャッタ 1/45s, Gain 0dB G ch） VGA モード：1000Lx （F8.0, シャッタ 1/45s, Gain 0dB G ch） |
| S/N | 8 bit 階調（S/N 48dB以上） |
| 部分読み出し（ROI） | FULL読み出し: HEIGHT 8 ～ 1080 /
Offset Y: 0 ～ 1072 VGA モード：HEIGHT 8 ～ 480 / Offset Y: 0 ～ 472 |
| 電子シャッター | 可変範囲 10μs ～フレーム周期-603μs、1μs 単位で可変 |
| ゲイン | R/G/B 0 dB ～ +24 dB |
| ホワイトバランス | ワンプッシュ R/Bゲイン調整範囲 -6dB ～+12dB |
| 黒レベル | R/G/B 0LSB ～ 31LSB |
| LUT | ユーザー任意設定（LUT）、 コントロールツールによるガンマ 1.0/0.6/0.45 |
| 輪郭補正 | 1）エッジ強調 2）高域MTF補正 3）エッジ強調＆高域MTF補正 |
| トリガ入力 | Camera Link LVDS （CC1） DCIN / Trigger |
| 動作モード | 1. No Shutter mode （内部同期） 2. Shutter Select mode （内部同期・外部トリガ） 3. Pulse Width Control （外部トリガ） |
| シェーディング補正 | ON/OFF 機能 : RGB フラットシェーディング補正 |
| 通信インターフェース | Camera Link EIA644, 通信レート 115200 bps |
| レンズマウント | Cマウント |
| IRカットフィルタ | 無し * |
| 入力電圧/消費電流 | DC 10 V ～ 26.4 V、 標準 0.4 A / 最大 0.5 A （DC12V 時） |
| 動作温度 / 湿度 | -5 ～ +45 ℃ / 20 ～ 80 %（結露なし） |
| 保存温度 / 湿度 | -25 ～ +60 ℃ / 20 ～ 80 %（結露なし） |
| 外形寸法 （WxHxD） | 52×52×72 mm（突起部は除く） |
| 質量 | 270 g |

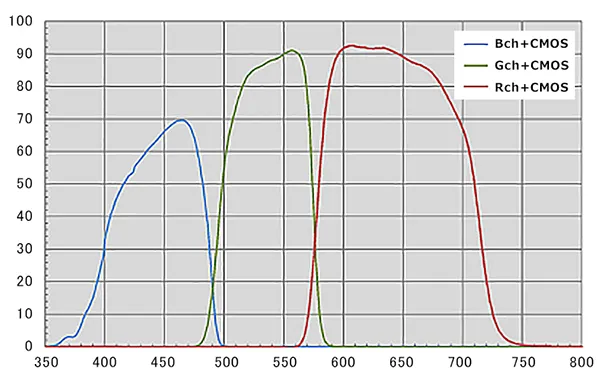

ADS-357-155-3PCL 分光特性
