ADS-353-SXGA-2PCL
- 2波長 プリズム分光カメラ（可視光(モノクロ) / NIR）
- 1440×1080 画素、CMOS センサー 2個搭載
特長

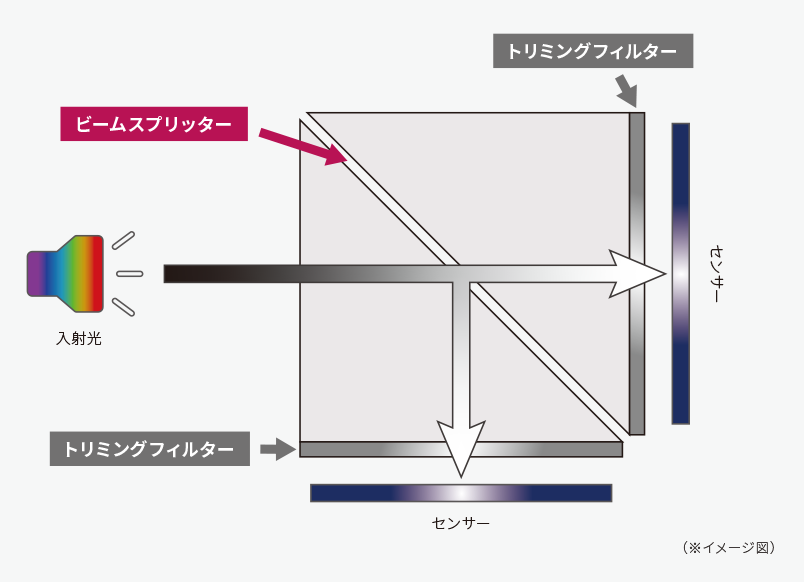

2波長分光プリズムを搭載、1/2.9 型1.58M グローバルシャッター方式CMOS センサを採用した2CMOS カメラです。 入射光を可視光帯域と近赤外帯域に分離し、各々独立した映像として出力します。
- SXGA 2板 プリズムカメラ
- 1/3 型 2波長分光プリズム光学系
- 可視光（モノクロ） とNIR に分離
- 1440(H) x 1080(V) 画素、画素サイズ3.45μm 1.5M CMOS センサ x2 用
- 最大43fps のフレームレート (フル解像度)
- インターフェース：CameraLink
仕様
| モデル | ADS-353-SXGA-2PCL |
|---|---|
| 光学システム | 1/3型 2波長帯分解プリズム |
| イメージセンサー | 1/2.9 型 B/W x 2 |
| 分光特性 | 400nm～630nm B/W / 800nm～1000nm NIR |
| 画素サイズ | 3.45μm 正方画素 |
| 有効映像画素 | 1440（H） x1080（V） |
| 同期 | 内部同期、 外部トリガ |
| ピクセルクロック周期 | センサクロック 74.25MHz |
| フレームレート | 全画素読み出し（1440 x 1080） 43fps FULL ROI （1440 x 960） 50fps |
| 映像出力 | カメラリンク ベースコンフィグレーション 8bit x 2 |
| 標準被写体照度 | 2000Lx （F8.0, シャッター 1/45s, Gain 0dB, Bayerセンサ・Gピクセル） |
| S/N | 48dB以上（8bit 理論S/N以上確保） |
| 電子シャッター | 可変範囲 1/43 sec （43fps時） ～ 1/100000 sec, 1μsec unit |
| ゲイン | Y 0dB ～ +12dB |
| 黒レベル | Black 0LSB ～31LSB |
| トリガ入力 | Camera Link LVDS （CC1） |
| 動作モード | 1. No Shutter mode （内部同期） 2. Shutter Select mode （内部同期/外部トリガ） 3. Pulse Width Control （外部トリガ） |
| シェーディング補正 | フラットシェーディング補正 ON/OFF |
| 通信インターフェース | Camera Link EIA644, 通信レート 115200bps |
| レンズマウント | Cマウント （3CCD用レンズをお使いください） |
| 入力電圧/ 消費電流 | DC 12V～24V, 標準 0.4A/最大 0.5A （DC12V時） |
| 動作温度/ 湿度 | -5℃ ～ +45℃ / 20%～80% （結露なし） |
| 保存温度/ 湿度 | -25℃ ～ +60℃ / 20%～80% （結露なし） |
| 外形寸法 （WxHxD） | 70 × 70 × 65 mm （突起部は除く） |
| 質量 | 320g |

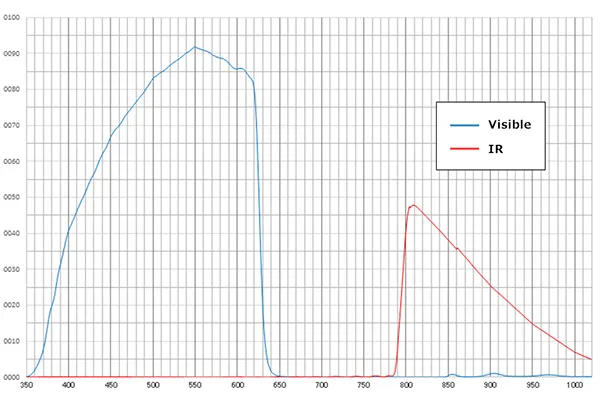

ADS-353-SXGA-2PCL 分光特性
