ADS-348-4KPLC-CL(CXP)
- 3波長 RGB プリズム分光 ラインカメラ
- 4096 画素、CMOS センサー 3個搭載
特長
小型軽量、コンパクトな筐体に新開発のラインセンサ用大型プリズムを搭載、4K のCMOS ラインセンサを3 個搭載したRGB ラインスキャンカメラです。
- RGB 4K プリズムラインスキャンカメラ
- ラインスキャンカメラ用 色分解プリズム光学系
- 4096 画素、7μm 正方画素、CMOS センサー3 個搭載
- ピクセルクロック 80MHz、ラインレート 18,034 ライン/ 秒
- 小型軽量、コンパクトな筐体
- インターフェース：CameraLink
仕様
| モデル | ADS-348-4KPLC-CL(CXP) |
|---|---|
| 光学システム | 3色分解プリズム |
| イメージセンサー | 4096画素 CMOS ラインセンサ x3 |
| 画素サイズ | 7μm 正方画素 |
| 有効撮像ライン長 | 28.672mm |
| 同期 | 内部同期、外部トリガ |
| ピクセルクロック周期 | 80MHz |
| ラインレート・ライン周波数 | 55.45μs(内部トリガ) / 18.03KHz (内部トリガ) フル解像度 |
| 映像出力 | フル解像度 ４Kモード、 2画素ビニング ２Kモード 切り替え カメラリンク ベースコンフィグレーション 8bit ×3 |
| 標準被写体照度 | 3500Lx (色温度7800K相当，ｹﾞｲﾝLow，ｼｬｯﾀOFF，F2.8，ﾗｲﾝﾚｰﾄ 330µs，100%出力時) |
| S/N | 8bit 階調（S/N 48dB以上） |
| ラインレート可変範囲 | 55.45μs ～ 100ms (可変単位 12.5ns) |
| 電子シャッター | 可変範囲 9.52μs ～ 100ms (可変単位 12.5ns) |
| ゲイン | R/G/B -3dB ～ +12dB |
| 黒レベル | R/G/B 0LSB ～ 31LSB |
| トリガ入力 | Camera Link LVDS (CC1) |
| 動作モード | 1. No Shutter mode (Internal/External trigger) 2. Shutter Select mode (Internal/External trigger) 3. Pulse Width Control (External trigger) |
| 補正機能 | PRNU, DSNU, シェーディング補正, レンズ収差補正(ON/OFF) |
| 通信インターフェース | Camera Link EIA644, 通信レート 115200bps |
| レンズマウント | M52マウント / オプション Fマウント |
| 入力電圧/消費電流 | DC 12V～24V, 標準 0.42A/最大 0.5A (DC12V入力時) |
| 動作温度/湿度 | -5℃ ～ +45℃ /20%～80% (結露なし) |
| 保存温度/ 湿度 | -25℃ ～ +60℃ /20%～80% (結露なし) |
| 外形寸法 (WxHxD) | 70 x 70 x 85 mm (突起部は除く) |
| 質量 | 570g |

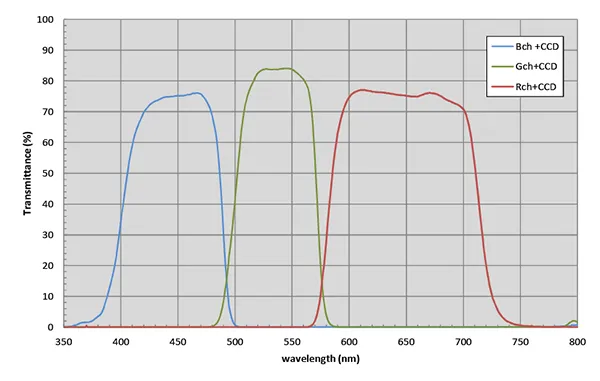

ADS-348-4KPLC-CL(CXP) 分光特性
