Nanolathe
Nanolatheは、MM3A-EM マイクロマニピュレーターと
組み合わせて使用するスタンドアロン型の回転軸ユニットです。
特定の関心領域（ROI）を電子ビーム直下で同心に連続回転させることにより、
システム機能を拡張します。
試料は垂直配置された回転軸の上部に装着され、
1ステップあたり 10-7 rad の分解能で回転可能です。
これにより、真のFIB旋盤加工（lathe milling）やトモグラフィーなどの
高度なアプリケーションを容易に実施できます。
エンコーダ内蔵回転仕様も選択可能です。
既存のMM3A-EMマイクロマニピュレーターシステムは、
Nanolathe対応へ迅速かつ容易にアップグレード可能です。
- MM3A/Eとの組み合わせ
- 優れた安定性
- サブナノ分解能
- 低ドリフト
● 操作性
- 直感的な制御・操作系
- 迅速な取付けと取外し
- 使いやすく、習得が容易
- プラグアンドプレイ方式
製品仕様
| 項目 | 内容 |
|---|---|
| L×W×H | 30 mm × 30 mm × 38 mm |
| 重量 | 50 g |
| 可動範囲 | 360°（連続・無制限回転） |
| 速度 | 最大 2 回転／分 |
| 回転分解能 | 10-7 rad |
| 直線移動量 | 1 mm |
| 使用温度範囲 | 273 K ～ 353 K |
| 最低圧力 | 10-7 mbar |
※すべての技術仕様は参考値です。継続的な製品改良により、仕様は予告なく変更される場合があります。
製品動画

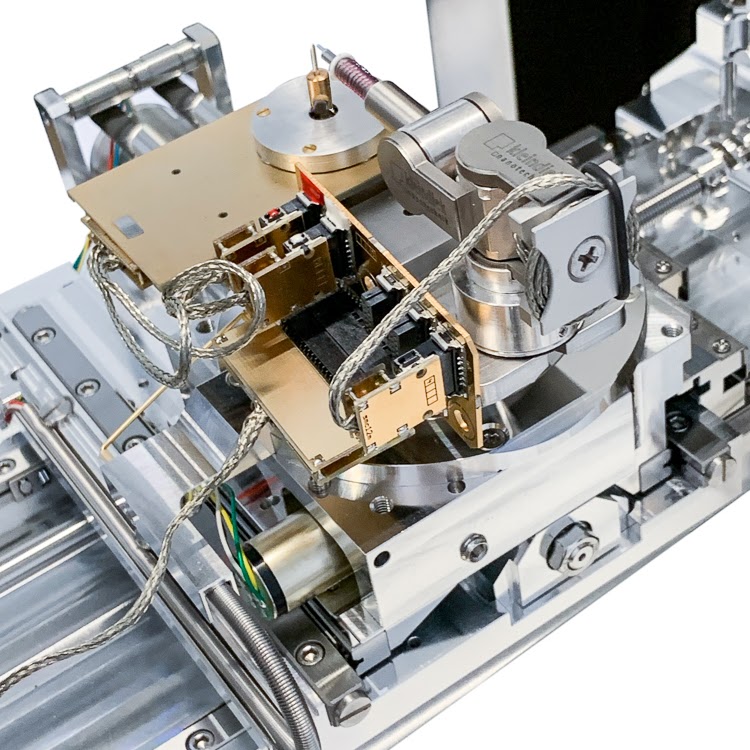

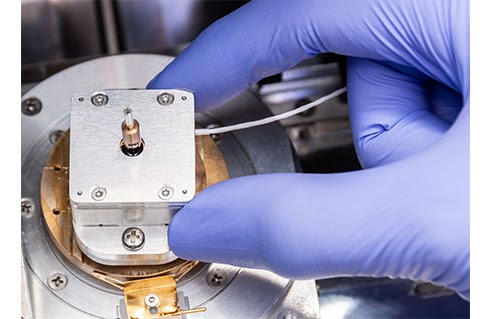

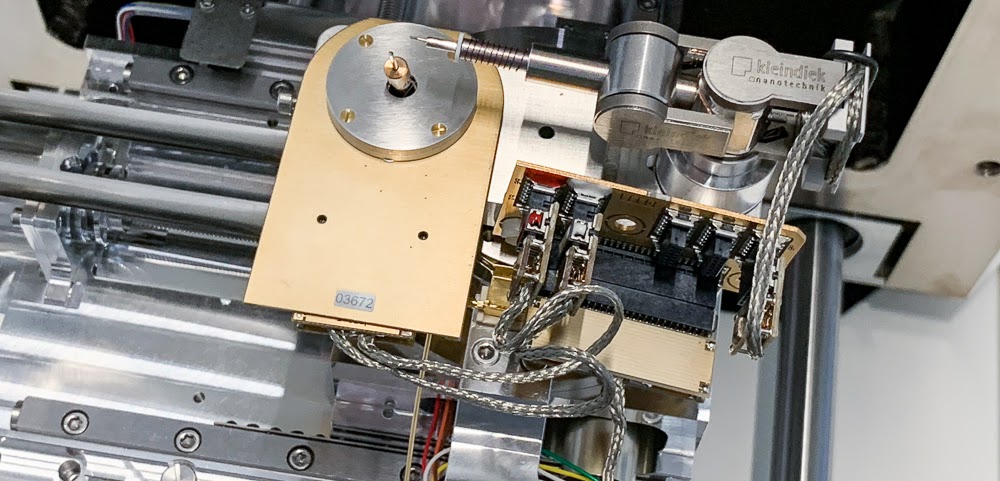

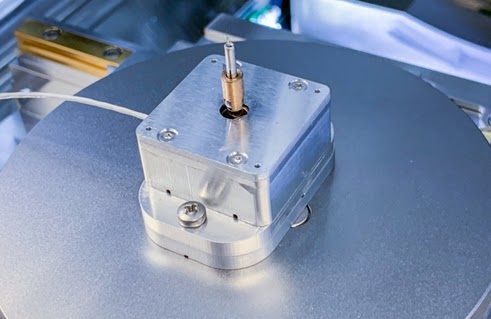

製品画像
